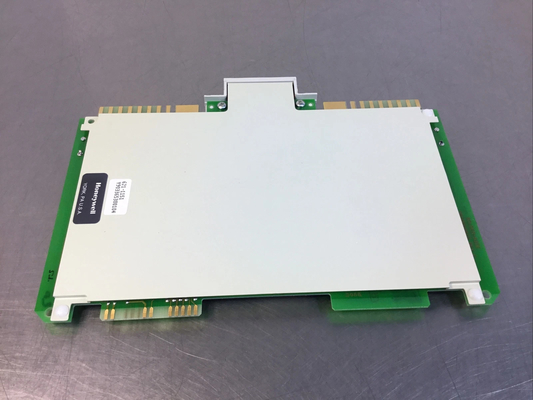

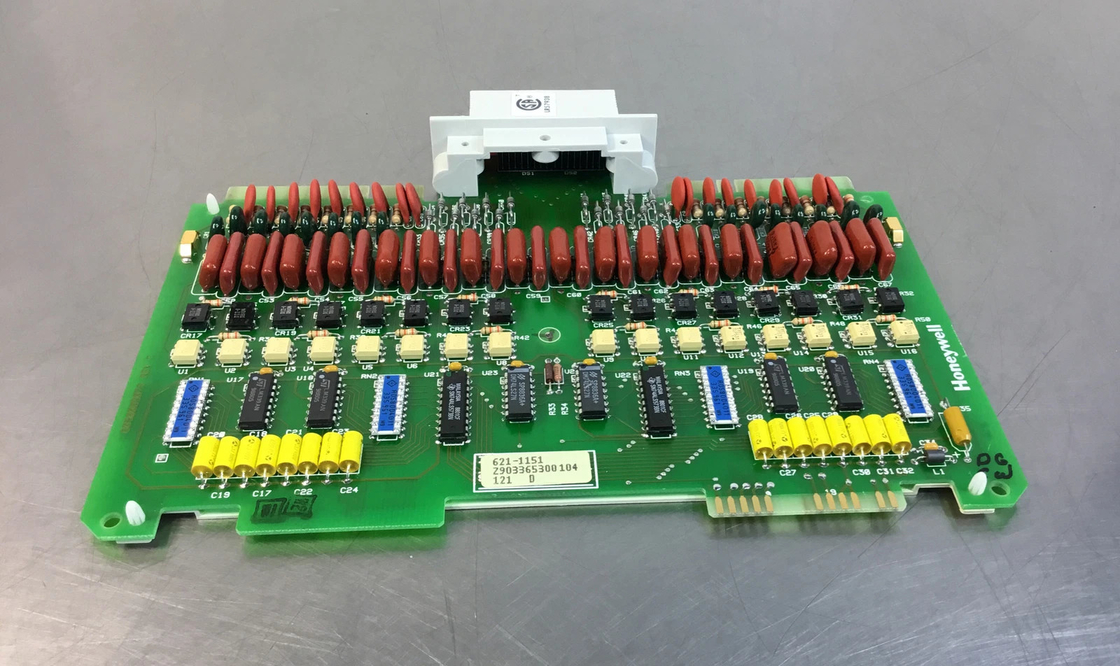

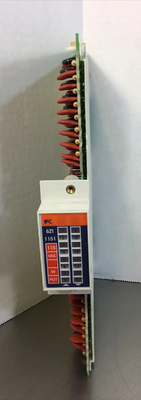

Honeywell 621-1151 Plaque d'entrée analogique 115V Module PLC 16 pt

Honeywell 621-1151 carte d'entrée analogique 115V AC, module PLC 16 points

Détails du produit:

Informations complémentaires:

Définition:

Lorsqu'il est installé dans un circuit de commande CA non mis à la terre, ce module nécessite une connexion séparée à L1/+VDC pour assurer un bon fonctionnement.Bien que cette connexion n'interfère pas avec la fonctionnalité d'entrée normaleEn stabilisant le circuit, il aide à prévenir les fausses alarmes de défaillance de terre, assurant un diagnostic précis.

Un compartiment de batterie dans le PM contient une batterie à pile sèche au lithium de taille AA qui fournit une alimentation de secours à la zone de mémoire et de registre.La batterie est

La sortie est de 3,0 volts et permettra de maintenir à la fois la mémoire et les tables de registre pendant au moins 6 mois.

Le tableau des données d'état de sortie du système contenu sur la carte de circuit imprimé du processeur contient l'état de 768 emplacements de sortie.L'état de sortie de l'I/0 réel est contenu dans les positions 0-191 et l'état du relais de commande dans les positions 192-767Les préréglages de la minuterie et du compteur ainsi que les valeurs accumulées et d'autres données sont contenus dans le tableau de registre aux adresses 4096-4351 qui est large de 16 bits.Le tableau 1 décrit les capacités réelles de l'I/0, les adresses des relais de contrôle et les registres à 16 bits.

Une partie distincte de la table des données est réservée aux informations sur l'état du système.Voir le contenu du tableau d'état du système à l'APPENDIXL'état d'entrée est stocké dans les modules d'entrée individuels et est lu par le processeur lors de l'exécution du programme.
