Honeywell 621-9937 Processeur fourni par le rack 2-15AMP 115/230VAC Module d'entrée/sortie parallèle

Honeywell 621-9937 Processeur fourni par le rack 2-15AMP 115/230VAC Module d'entrée/sortie parallèle

Détails du produit:

Informations complémentaires:

Définition:

Les racks d'E/S parallèles sont connectés au processeur ou à d'autres racks en utilisant des PI OM. Le PIOM contrôle le rack d'E/S et communique avec le processeur et les autres PIOM. Le 621-9937 remplace le 621-9930.Le 621-9937 doit être utilisé dans les racks d'E/S contenant toute combinaison de 32, 16 et 8 modules d'entrée/sortie.

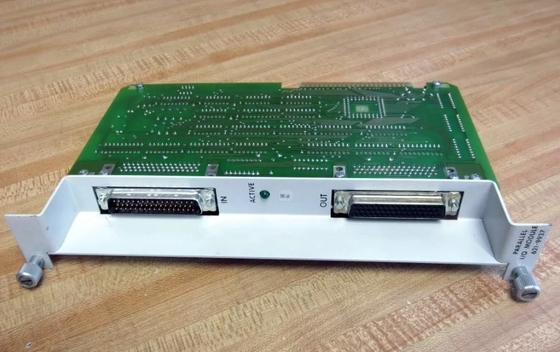

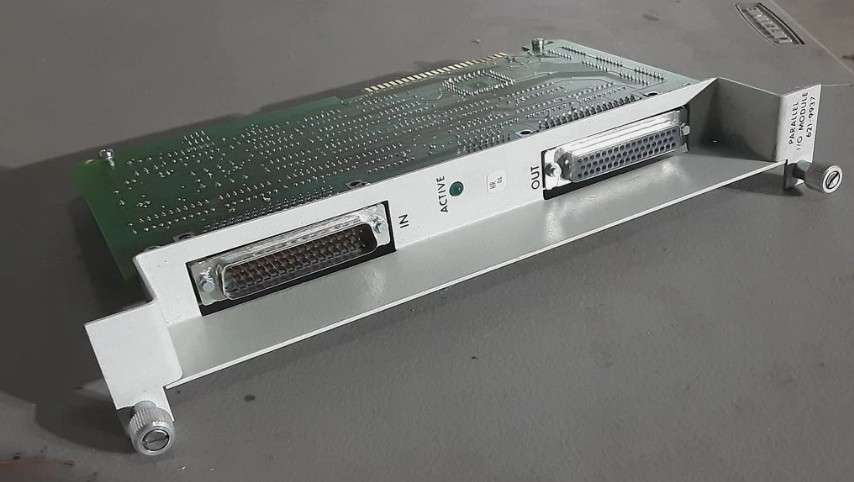

Le PIOM a deux connecteurs de type D de 50 broches. Le connecteur masculin (en haut) est le port IN et le connecteur féminin (en bas) est le port OUT.Une LED verte étiquetée ACTIVE s'allume pour indiquer une communication correcte à partir d'un support précédent.

Chaque rack 1/0 peut accueillir un PIOM. Différents racks I/0 au sein du même système peuvent contenir différents PI OM tant que le PIOM correct est utilisé dans chaque rack.

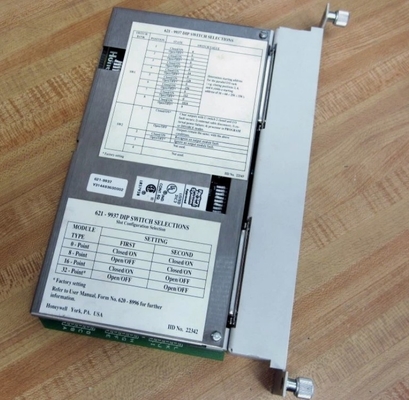

Des banques de commutateurs DIP qui définissent la configuration du rack, les fonctions de traitement de sortie et la configuration du module par taille de point sont situées sur la carte de circuit imprimé PIOM.
