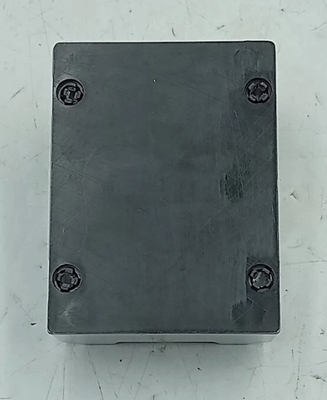

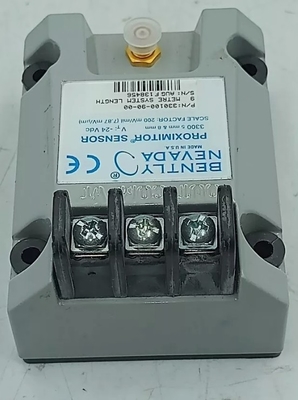

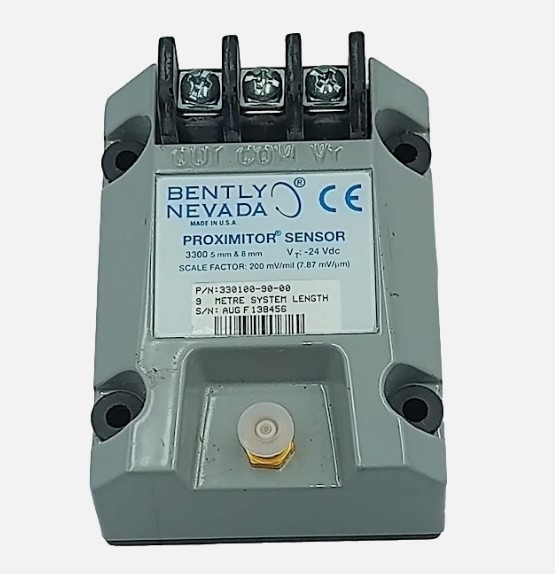

330100-90-00 Sensor de proximité de la série 3300 Bently Nevada 24VDC 8 MM

Autres produits du secteur de la constructionBently NevadaSensor de proximité de la série 3300 24VDC 8 MM

Détails du produit:

Informations complémentaires:

Définition:

Le capteur de proximité 3300 XL NSv présente des caractéristiques similaires à celles du capteur de proximité 3300 XL 8 mm.Sa conception mince permet à l'utilisateur de le monter dans une installation DIN-rail à haute densité ou dans une configuration de montage de panneau plus traditionnelleL'immunité RFI/EMI améliorée permet au capteur de proximité 3300 XL NSv d'obtenir l'homologation européenne du marquage CE sans aucune considération particulière de montage.Cette immunité RFI empêche également les signaux radio à haute fréquence à proximité d'affecter négativement le système de transducteurLes bandes terminales SpringLoc sur le capteur de proximité ne nécessitent pas d'outils d'installation spéciaux et facilitent des connexions de câblage de champ plus rapides et très robustes.

La sonde 3300 NSv est disponible dans différentes configurations de boîtier de sonde, y compris les fils de sonde 1/4-28, 3⁄8-24, M8X1 et M10X1 blindés et non blindés.La sonde à monture inverse 3300 NSv est fournie en standard avec des fils 3⁄8-24 ou M10X1Tous les composants du système de transducteurs ont des connecteurs ClickLoc en laiton plaqué or. Les connecteurs ClickLoc se verrouillent et empêchent la connexion de se desserrer.La méthode de moulage brevetée TipLoc fournit une liaison robuste entre la pointe de la sonde et le corps de la sondeLa conception brevetée CableLoc de Bently Nevada fournit une résistance de traction de 220 N (50 lb) et attache le câble de sonde à l'extrémité de la sonde.Il est recommandé d'utiliser des protecteurs de connecteurs sur la connexion du câble sonde-extension.Les protecteurs de connecteur empêchent la plupart des liquides d'entrer dans les connecteurs ClickLoc et d'affecter négativement le signal électrique.

La conception du système de transducteur 3300 XL NSv lui permet de remplacer à la fois le système de transducteurs 3300 RAM et le système de transducteurs 190 de la série 3000 ou 7000.Les mises à niveau du système 3300 RAM vers le système 3300 XL NSv peuvent utiliser la sonde existanteLes mises à niveau du système de transducteur de la série 3000 ou 7000 doivent remplacer la sonde, le câble de prolongation,et capteur de proximité avec composants NSv.

Sauf indication contraire, les spécifications suivantes concernent un capteur de proximité 3300 XL NSv, un câble d'extension et une sonde situés entre 0 °C et +45 °C (+32 °F à +113 °F) à une altitude maximale de 2000 m,avec une alimentation -24 Vdc, une charge de 10 kΩ, une cible en acier AISI 4140 fournie par Bently Nevada d'un diamètre de 31 mm (1,2 pouces) ou plus, et un espace de sonde de 1,0 mm (40 mils).Les spécifications relatives à la précision et à l'interchangeabilité du système ne s'appliquent pas lorsqu'un système de transducteurs est calibré sur une cible autre qu'une cible en acier Bently Nevada AISI 4140.
