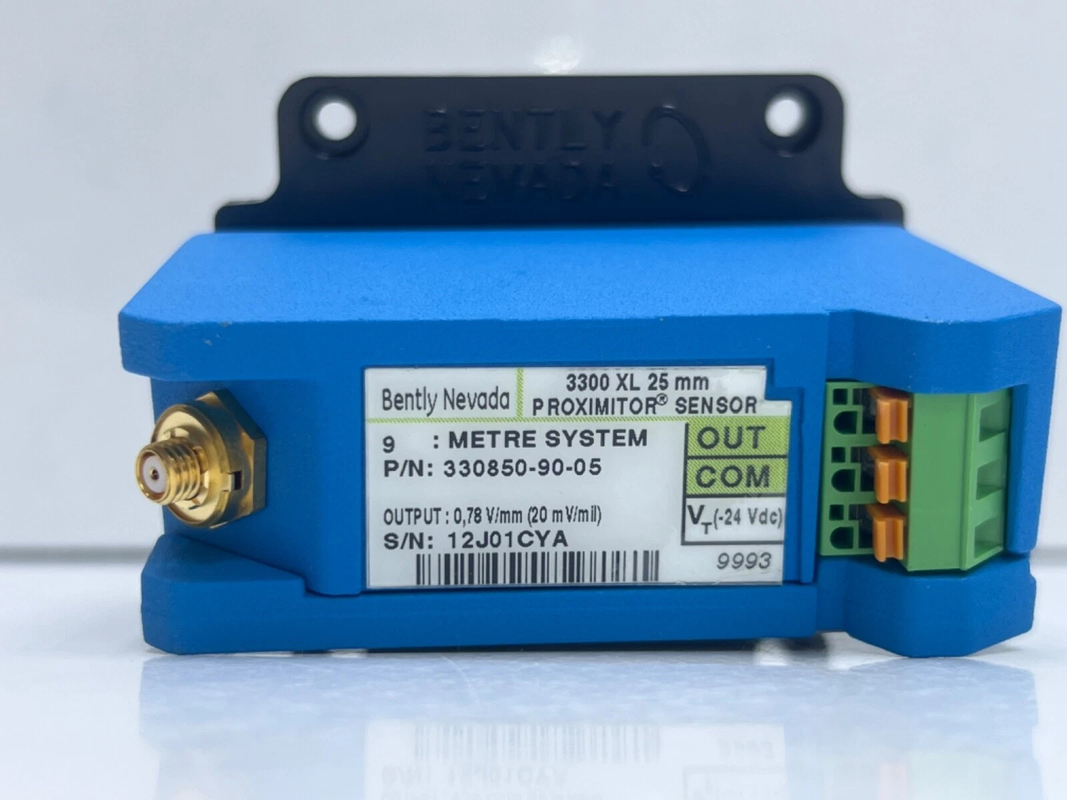

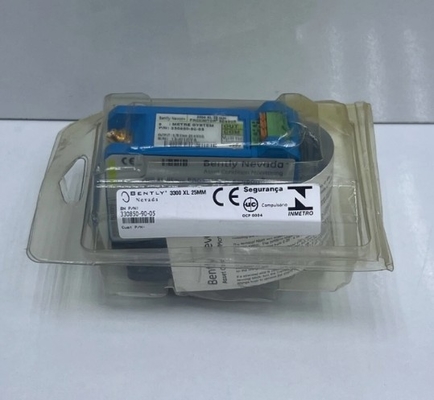

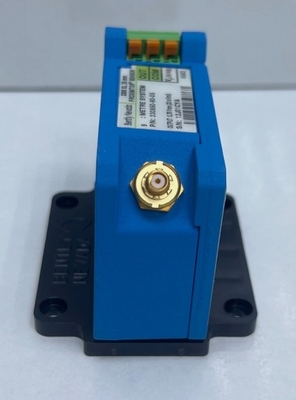

330850-90-05 Bently Nevada 3300 XL 25 MM Système de transducteur de proximité

330850-90-05 Bently Nevada 3300 XL 25 MM Système de transducteur de proximité

Détails du produit:

Informations complémentaires:

Définition:

Le système de transducteur 3300 XL 25 mm se compose d'une sonde séparée de 25 mm, d'un câble d'extension et d'un capteur de proximité 3300 XL de 25 mm.787 V/mm (20 mV/mil) donne à ce système une plage linéaire de 12Basé sur cette plage linéaire, the 3300 XL 25 mm Transducer System is suitable for measuring differential expansion (DE) on midsize to large steam turbine generators caused by the difference in growth rates between the turbine rotor and the machine stator (casing).

La sonde 3300 XL de 25 mm est disponible dans une grande variété de configurations de boîtier pour remplacer physiquement toutes les 7200 standard de 25 mm,Systèmes de transducteurs intégrés (y compris les sondes de sortie latérales et arrière)Le capteur de proximité a également une sortie identique à celle des systèmes 7200 et 25 mm DE Integral.permettant aux clients de mettre à niveau sans avoir à modifier la configuration du moniteurLors de la mise à niveau des systèmes précédents, chaque composant du système de transducteurs (sonde, câble d'extension et capteur de proximité) doit être remplacé par des composants de 3300 XL de 25 mm.

La sonde 3300 XL de 25 mm est conçue pour une survie maximale dans les environnements les plus difficiles de la turbine à vapeur.Il peut fonctionner en continu et maintenir sa précision à des températures élevées allant jusqu'à 200 °C (392 °F)La sonde de 25 mm est dotée d'un joint avant et arrière qui, combiné au câble FluidLoc (standard sur toutes les sondes de 25 mm), permet de détecter les éclaboussures de l'air.empêche l'humidité de pénétrer dans la pointe de la sondeDes connecteurs ClickLoc spéciaux à haute température sont également standard sur la sonde et le câble d'extension.Chaque sonde et chaque câble sont équipés de protecteurs de connecteurs et d'un outil d'installation jetable de protecteurs de connecteurs pour assurer que les connecteurs restent exempts de contaminationLe connecteur ClickLoc sur le câble de la sonde a un collier amovible qui facilite l'acheminement du câble à travers des espaces étroits.

La sonde 3300 XL de 25 mm est disponible dans de nombreux styles de boîtier de sonde, y compris les fils anglais 11⁄4-12 ou 11⁄2-12, les fils métriques M30x2 ou M39x1.5, ou les sondes de sortie latérales ou arrière avec un 1.06 ou 1.Casse à sonde lisse de diamètre 50.

Fichier de données Lien:

Bently Nevada 330850-90-05.pdf
