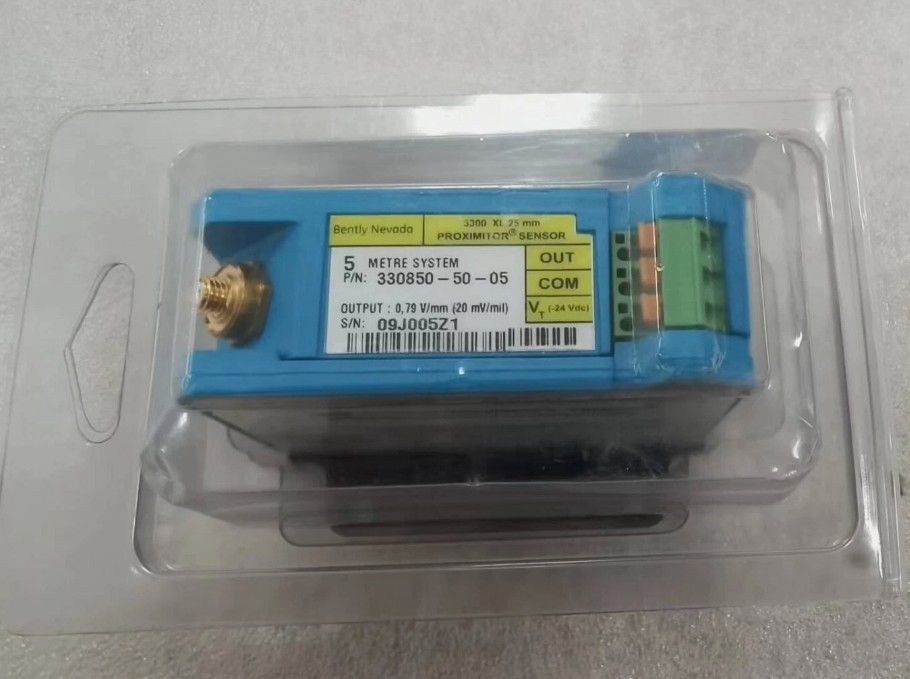

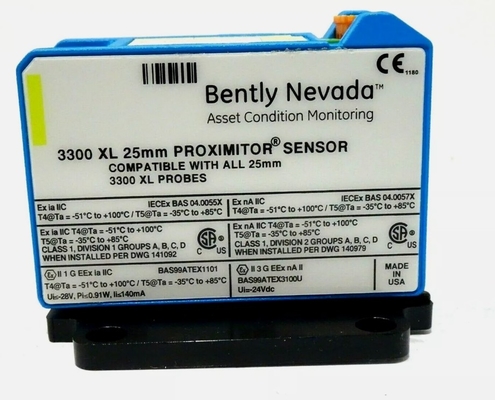

330850-50-05 Bently Nevada 3300 XL 25 MM Capteur de vibration de proximité

330850-50-05 Bently Nevada 3300 XL 25 MM Capteur de vibration de proximité

Détails du produit:

Informations complémentaires:

Définition:

Sauf indication contraire, les spécifications suivantes concernent un capteur de proximité 3300 XL de 25 mm, un câble d'extension et une sonde entre 0 °C et +45 °C (+32 °F à +113 °F) à une altitude maximale de 2000 m,avec une alimentation -24 Vdc, une charge de 10 kΩ, une cible en acier AISI 4140 fournie par Bently Nevada dont le diamètre est de 61 mm (2,4 pouces) ou plus, et un espace de sonde de 7,0 mm (275 mils).Les spécifications relatives à la précision et à l'interchangeabilité du système ne s'appliquent pas lorsqu'un système de transducteurs est calibré sur une cible autre qu'une cible en acier Bently Nevada AISI 4140.

Un support coulissant 3300 XL en option peut être commandé pour le transducteur d'expansion différentielle de 25 mm pour les applications de transducteur simple et d'entrée complémentaire.Ce support de montage facilite la vérification précise du système de transducteur et l'écart entre les sondes en vous permettant de glisser le système de transducteur à travers sa gamme linéaire. La plaque de base du support coulissant est installée sur la surface interne du boîtier de la turbine près du collet d'expansion différentiel. Les sondes sont installées dans l'adaptateur de sonde applicable,qui est fixé au chariot coulissantLe chariot coulissant glisse sur et est fixé à la plaque de base avec des boulons et du fil de sécurité.Détacher les boulons fixant le chariot coulissant à la plaque de base et déplacer le chariot coulissant et les sondesUn accessoire du kit de vérification des indicateurs de cadran fournit une référence en mesurant le mouvement du chariot coulissant.Le 3300 XL support coulissant aide à s'assurer que le système de transducteur reste aligné avec et perpendiculaire au rotor.

La sonde 3300 XL de 25 mm est disponible dans une grande variété de configurations de boîtier pour remplacer physiquement toutes les 7200 standard de 25 mm,Systèmes de transducteurs intégrés (y compris les sondes de sortie latérales et arrière)Le capteur de proximité a également une sortie identique à celle des systèmes 7200 et 25 mm DE Integral.permettant aux clients de mettre à niveau sans avoir à modifier la configuration du moniteurLors de la mise à niveau des systèmes précédents, chaque composant du système de transducteurs (sonde, câble d'extension et capteur de proximité) doit être remplacé par des composants de 3300 XL de 25 mm.

Le bon fonctionnement du système de transducteurs doit être vérifié pendant l'installation et périodiquement après l'installation, en le déplaçant physiquement pour simuler le mouvement du collier de l'arbre.Cela nécessite un support de montage qui permet au système de transducteur de glisser par rapport au rotor de l'arbre et le col.

Fichier de données Lien:

Bently Nevada 330850-50-05.pdf
