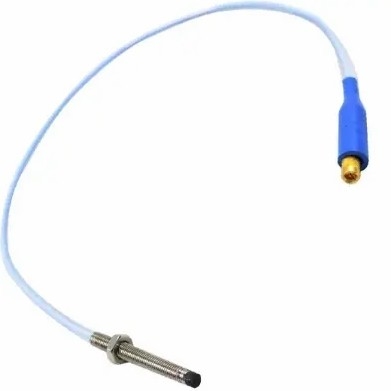

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Système de capteur de proximité

330910-05-09-10-01-CN Bently Nevada 3300 XL NSv Système de capteur de proximité

Détails du produit:

Informations complémentaires:

Définition:

Le système de transducteur de proximité 3300 XL NSv est destiné à être utilisé avec des compresseurs d'air centrifuges, des compresseurs de réfrigération, des compresseurs de gaz de procédé,et autres machines ayant des exigences d'installation strictesLe système de transducteur de proximité 3300 XL NSv est constitué de: une sonde 3300 NSv; un câble d'extension 3300 NSv; un capteur de proximité 3300 XL NSv.

Les utilisations principales du système de transducteur 3300 XL NSv sont pour les zones où le compteur est percé, la vue latérale,les restrictions de visibilité arrière limitent l'utilisation des systèmes de transducteurs Bently Nevada 3300 et 3300 XL standard de 5 et 8 mmIl est également idéal pour les petites cibles, telles que la mesure des vibrations radiales sur des arbres de moins de 51 mm (2 pouces) ou la position axiale sur des cibles plates de moins de 15 mm (0,6 pouces).Il est principalement utilisé dans les applications suivantes sur les machines de roulement à film fluide où un petit arbre ou une vue latérale réduite est présent: Vibration radiale et mesure de la position radiale. Mesure de la position axiale (poussée). Tacomètre et mesure de vitesse zéro. Référence de phase (signaux Keyphazor).

La conception du système de transducteur 3300 XL NSv lui permet de remplacer à la fois le système de transducteurs 3300 RAM et le système de transducteurs 190 de la série 3000 ou 7000.Les mises à niveau du système 3300 RAM vers le système 3300 XL NSv peuvent utiliser la sonde existanteLes mises à niveau du système de transducteur de la série 3000 ou 7000 doivent remplacer la sonde, le câble de prolongation,et capteur de proximité avec composants NSv.

Le système de transducteur 3300 XL NSv a un facteur d'échelle moyen de 7,87 V/mm (200 mV/mil), qui est la sortie la plus courante pour les transducteurs de courant tourbillonnant.Sa vue latérale améliorée et ses petites caractéristiques de cible lui donnent une portée linéaire plus courte que le Bently Nevada 3300 XL-series 5 et 8 mm Transducer SystemLa portée linéaire de 1,5 mm (60 mils) dépasse la portée linéaire du système de transducteurs 190 de la série 3000.

Fichier de données Lien:

Bently Nevada 330910-05-09-10-01-CN.pdf
