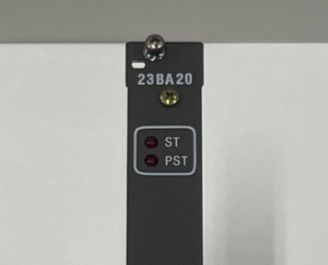

23BA20 GSNE000700R5312 carte de sortie binaire ABB

23BA20 GSNE000700R5312 carte de sortie binaire ABB

Détails du produit:

Définition:

La carte 23BA20 a seize relais de sortie, avec deux groupes de huit contacts partageant un circuit de retour commun.

Cela permet de diviser les canaux de sortie en deux sources de tension de processus différentes.

Le microcontrôleur d'entrée/sortie de traitement (EAP - Input Output Processor) active toute sortie demandée via la commande de sortie demand, qui est

Le système d'information est appliqué par le VAP de l'unité de communication (CMU).

L'EAP contrôle la durée des sorties pulsées en chargeant les valeurs de durée des impulsions.

Surveillance et supervision de la production

Chaque sortie est contrôlée et surveillée par le PAE à l'aide de fonctions d'essai et de surveillance distinctes:

--- Récupération du schéma de sortie avant activation

--- Surveillance du courant continu de 24 V provenant du bus du plan arrière pendant la sortie active pour la commutation du relais

--- Durée de l' impulsion contrôlée par EAP

--- Toute erreur détectée indiquée par LED.
