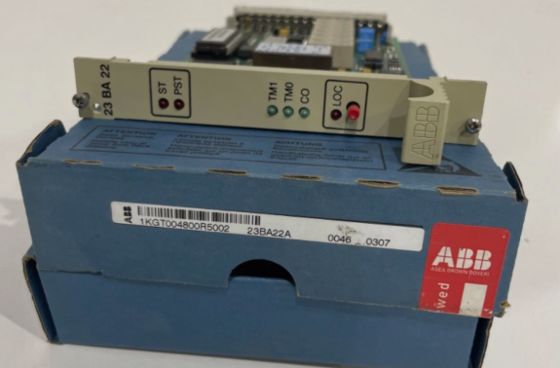

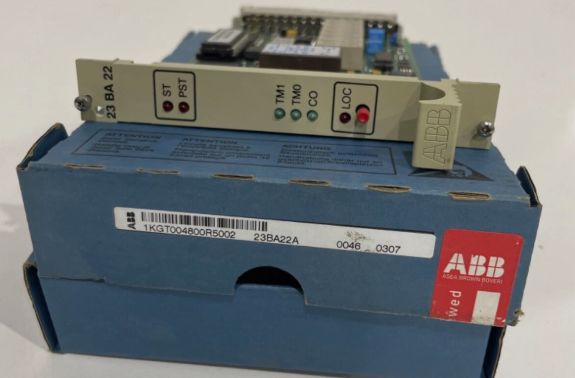

23BA22 1KGT004800R5002 Carte de surveillance de sortie de commande ABB

23BA22 1KGT004800R5002 Tableau de surveillance de la sortie du commandement ABB

Détails du produit:

Définition:

Après que l'unité de communication et le module de carte de sortie ont reçu et vérifié avec succès une commande d'objet, les étapes suivantes sont exécutées avant l'émission finale de la commande:

• Le tableau de contrôle de sortie de commande 23BA22 est activé.

• La résistance des relais plug-in insérés dans le circuit de sortie de commutation est mesurée et comparée à des seuils supérieurs et inférieurs paramétrés.

Si la résistance se situe dans les limites, la sortie de commande de l'objet vers le dispositif sélectionné est activée via la carte de sortie binaire 23BA20.

• Le compteur de temps d'impulsion de sortie de commande est activé pour surveiller la durée de l'impulsion, désactivant la sortie de commande en fonction de l'indication de réponse ou lorsque le temps d'impulsion expire à bord de 23BA22.

• La commande est annulée si les conditions d'essai pendant la vérification ne sont pas remplies.

Dans les applications standard, une carte de surveillance de sortie de commande 23BA22 par station RTU suffit pour une vérification (1 sur n).

Lors de l'insertion de relais branchés avec des valeurs de résistance différentes, deux circuits de contrôle indépendants peuvent être actionnés par la carte 23BA22 si la tension d'essai auxiliaire est alimentée par des sources de tension isolées séparées..
