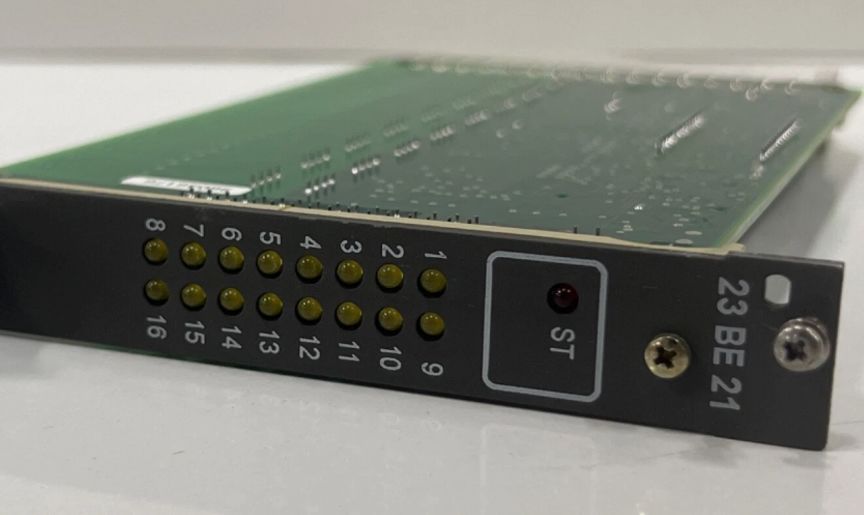

23BE21 1KGT004900R5012 carte d'entrée binaire ABB

23BE21 1KGT004900R5012 Carte d'entrée binaire ABB

Détails du produit :

Description :

Le module d'entrée binaire 23BE21 fournit 16 entrées isolées électriquement, pouvant accueillir jusqu'à 16 signaux de processus binaires. L'analyse et le traitement des entrées présentent une haute résolution temporelle de 1 milliseconde.

Les signaux d'entrée peuvent être affectés aux fonctions de traitement selon les règles de configuration.

Le module permet une tension de traitement de 24 à 60 V CC. Toutes les entrées disposent d'une indication de signal par LED. Le module dispose d'un circuit de retour commun pour chaque groupe de 8 entrées.

Le module 23BE23 peut traiter les types de signaux suivants ou leurs combinaisons :

– 16 informations ponctuelles horodatées (SPI)

– 8 informations à double point horodatées (DPI)

– 2 valeurs mesurées numériques sur 8 bits (DMI8)

– 1 valeur mesurée numérique sur 16 bits (DMI16)

– 16 totaux intégrés (maximum 120 Hz) (ITI)

– 2 informations de position de pas sur 8 bits (STI)

– 2 entrées de chaîne de bits sur 8 bits (BSI8)

– 1 entrée de chaîne de bits sur 16 bits (BSI16)

– Ou des combinaisons de ces types de signaux

Le microcontrôleur du module gère toutes les tâches critiques en temps réel pour les fonctions de traitement paramétrées. De plus, il communique de manière interactive avec le bus d'E/S RTU.

Toutes les données de configuration et les paramètres de traitement sont chargés par l'unité de communication via le bus d'E/S RTU.
