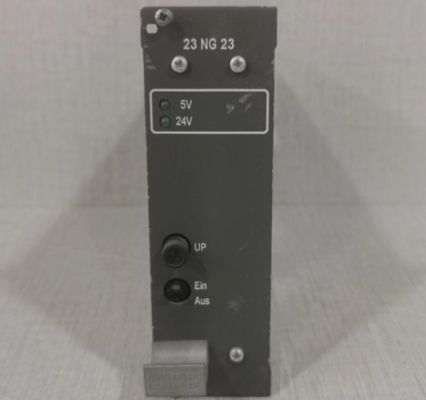

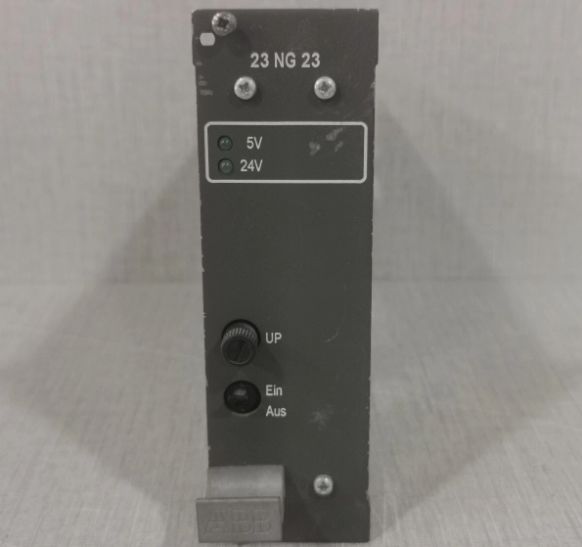

23NG23 1K61005400R5001 ABB Module d'alimentation électrique

23NG23 1K61005400R5001 ABB Module d'alimentation électrique

Détails du produit:

Définition:

L'alimentation 23NG23 fournit +5 V DC (U1) et +24 V DC (U2) au sous-réseau RTU232. Une seule version (rubrique) est requise.

Fonction de traitement:

La planche 23NG23 occupe une position fixe dans chaque sous-pousse de la RTU232, en particulier les fentes 1 et 5.

La tension de sortie auxiliaire de processus UP ((F2) n'est pas utilisée dans le système RTU232 et n'est pas câblée dans le sous-réseau.

Notes opérationnelles clés:

Le fusible principal est situé sur le côté droit de l'alimentation.

La LED verte s'éteint lorsque la tension de sortie échoue.

Seules les unités d'alimentation identiques peuvent être remplacées afin d'éviter toute interruption d'alimentation.

L'alimentation est activée par l'intermédiaire de l'interrupteur ON-OFF (S1) du panneau avant.

Spécifications de la puissance de sortie:

Puissance de sortie totale: ≈41,8 W, répartie comme suit:

+5 V à 5000 mA = 25 W

+24 V à 700 mA = 16,8 W

Pour calculer la charge totale pour la configuration sous-règle, utiliser le tableau 1.

Exigence de charge critique:

Une charge de base minimale de 232 mA à +5 V de courant continu est essentielle pour régler le courant continu de 24 V dans la plage de données techniques spécifiée.

Lorsqu'aucune charge ou une charge insuffisante n'est tirée du circuit de courant continu de +5 V, le courant continu de 24 V tombe en dessous de la plage de tolérance définie sans avertissement.
