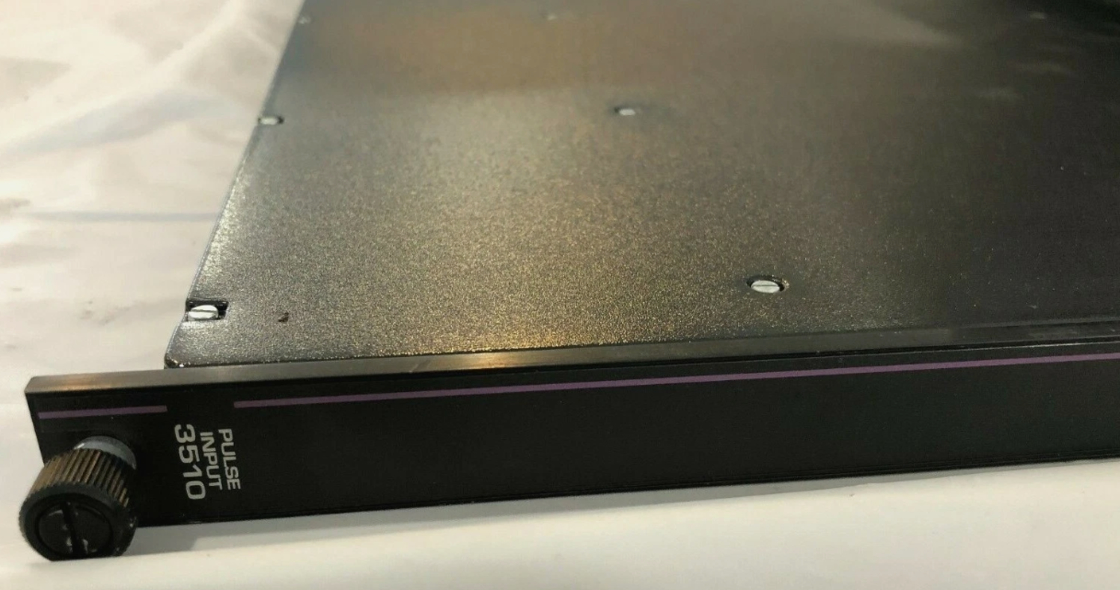

3510 Module d'entrée d'impulsion Invensys Triconex

3510 Module d'entrée d'impulsion Invensys Triconex

Détails du produit:

Définition:

Module d'entrée d'impulsion

Le module d'entrée d'impulsion (PI) fournit huit entrées à haute sensibilité et haute fréquence, optimisées pour une utilisation avec des capteurs de vitesse magnétiques non amplifiés couramment trouvés sur des équipements rotatifs (par exemple, des turbines,autres appareils électriquesIl détecte les transitions de tension des entrées du capteur magnétique et accumule ces transitions dans une fenêtre de temps configurable (mesure de débit).Le comptage résultant génère des valeurs de fréquence ou de tours par minute, transmis au processeur principal avec une précision de synchronisation de ±1 μs.

L'architecture à trois canaux

Trois canaux d'entrée indépendants traitent toutes les données en parallèle

Chaque canal fournit des données au processeur principal pour le vote, assurant une intégrité maximale

Diagnostic continu par canal active les indicateurs de défaillance et les alarmes de châssis en cas de panne

Tolérance à la défaillance: fonctionne normalement avec une seule défaillance; fonctionnalité partielle maintenue lors de plusieurs défaillances

Attention!

Aucune fonction d'accumulation Optimisé uniquement pour la mesure de la vitesse de rotation

Pour l'accumulation d'impulsions, utiliser le modèle 3515
