4119 Module de communication intelligent amélioré Invensys Triconex

4119 Module de communication intelligent amélioré Invensys Triconex

Détails du produit :

Description :

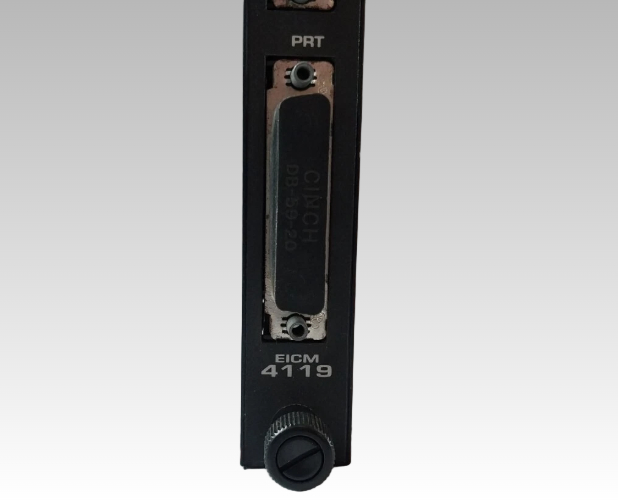

Le module de communication intelligent amélioré (EICM) modèle 4119A permet au Tricon de communiquer avec les maîtres et esclaves Modbus, TriStation 1131 et les imprimantes.

Pour les connexions Modbus, l'utilisateur de l'EICM peut sélectionner l'interface point à point RS-232 pour un maître et un esclave, ou l'interface RS-485 pour un maître et jusqu'à 32 esclaves. Le réseau principal RS-485 peut être constitué d'un ou deux paires torsadées jusqu'à un maximum de 4 000 pieds (1 200 mètres).

Chaque EICM contient quatre ports série et un port parallèle qui peuvent fonctionner simultanément. Chaque port série peut être configuré comme un maître Modbus avec jusqu'à sept maîtres Modbus par châssis Tricon. Un seul système Tricon prend en charge un maximum de deux EICM, qui doivent résider dans un seul emplacement logique.

(La fonction de secours à chaud n'est pas disponible pour l'EICM, bien que vous puissiez remplacer un EICM défectueux pendant que le contrôleur est en ligne.) Chaque port série est adressé de manière unique et prend en charge l'interface Modbus ou TriStation. La communication Modbus peut être effectuée en mode RTU ou ASCII.
Le port parallèle fournit une interface Centronics à une imprimante.

Chaque EICM prend en charge un débit de données global de 57,6 kilobits par seconde (pour les quatre ports série).

Les programmes pour le Tricon utilisent des noms de variables comme identificateurs, mais les appareils Modbus utilisent des adresses numériques appelées alias. Par conséquent, un alias doit être
attribué à chaque nom de variable Tricon qui sera lu ou écrit par un appareil Modbus. Un alias est un nombre à cinq chiffres qui représente le type de message Modbus et l'adresse de la variable dans le Tricon. Un numéro d'alias est attribué dans TriStation 1131.

Tout appareil Modbus standard peut communiquer avec le Tricon via l'EICM, à condition que des alias soient attribués aux variables Tricon. Les numéros d'alias
doivent également être utilisés lorsque les ordinateurs hôtes accèdent au Tricon via d'autres modules de communication, tels que le NCM.
