Module de sortie de relais Triconex 3636T RO pour systèmes DCS

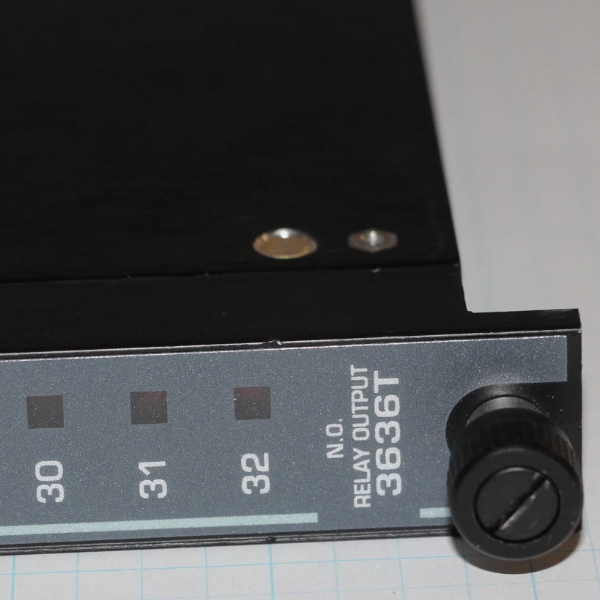

Module de sortie de relais (RO) Invensys Triconex 3636T

Détails du produit :

Description :

Le module de sortie de relais (RO) modèle 3636T est un module non tripliqué destiné à être utilisé sur des points non critiques qui ne sont pas compatibles avec les commutateurs de sortie à semi-conducteurs « high-side ». Un exemple est l'interface avec les panneaux d'annonces. Le module de sortie de relais reçoit les signaux de sortie des processeurs principaux sur chacun des trois canaux.

Les trois ensembles de signaux sont ensuite votés, et les données votées sont utilisées pour piloter les 32 relais individuels.

Chaque sortie dispose d'un circuit de bouclage qui vérifie le fonctionnement de chaque commutateur de relais indépendamment de la présence d'une charge, tandis que des diagnostics continus testent l'état opérationnel du module. La défaillance d'un diagnostic quelconque active l'indicateur de défaut, qui à son tour active l'alarme du châssis.

Le module de sortie de relais est livré avec des contacts normalement ouverts (NO). Il prend en charge les modules de secours à chaud et nécessite un panneau de terminaison externe (ETP) séparé avec une interface de câble vers le fond de panier Tricon.
