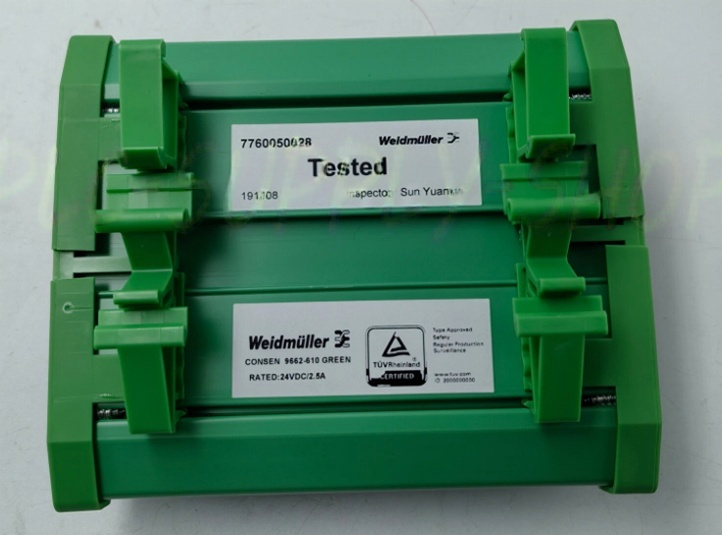

9662-610 7760050028 Invensys TRICONEX Carte de bornes

Détails du produit :

Description :

Le panneau de terminaison 9662–610 est compatible avec les modules de sortie numérique 24 VDC et dispose de 16 bornes de charge

et de bornes d'alimentation communes (PWR+ et PWR–).

Lors de l'utilisation de modules à 32 points, vous devez utiliser deux panneaux de bornes pour chaque module de sortie numérique.

Chaque panneau de bornes est livré avec deux jeux d'étiquettes : 1-16 et 17-32. Pour savoir comment appliquer

les étiquettes, voir l'annexe F, Étiquettes du panneau.

Spécifications

Ce tableau décrit les spécifications du 9662–610.

Modules compatibles

Ce tableau décrit les modules de sortie numérique compatibles avec le 9662–610.

ATTENTION : Utilisez le panneau de terminaison 9662-610 uniquement avec des modules auto-protégés.

Tableau 67 Spécifications du panneau de bornes 9662–610

Description de la fonctionnalité

Type de panneau Commun

Points 16

Courant total maximum1

1. Lorsque le panneau 9662-610 est utilisé avec le module DO Modèle 3625, le courant total maximum est de 10

ampères par panneau de terminaison pour limiter la dissipation de puissance du module.

16 ampères

Tableau 68 Modules compatibles avec le 9662–610

Référence du module

Numéro

Points par

Module Description du module

3624 16 24 VDC, commun, supervisé, opto-isolé, auto-protégé, TMR

3625 32 24 VDC, commun, supervisé/non supervisé, opto-isolé,

auto-protégé, TMR

3664 32 24 VDC, commun, opto-isolé, auto-protégé, double

3674 32 24 VDC, commun, opto-isolé, auto-protégé, double
