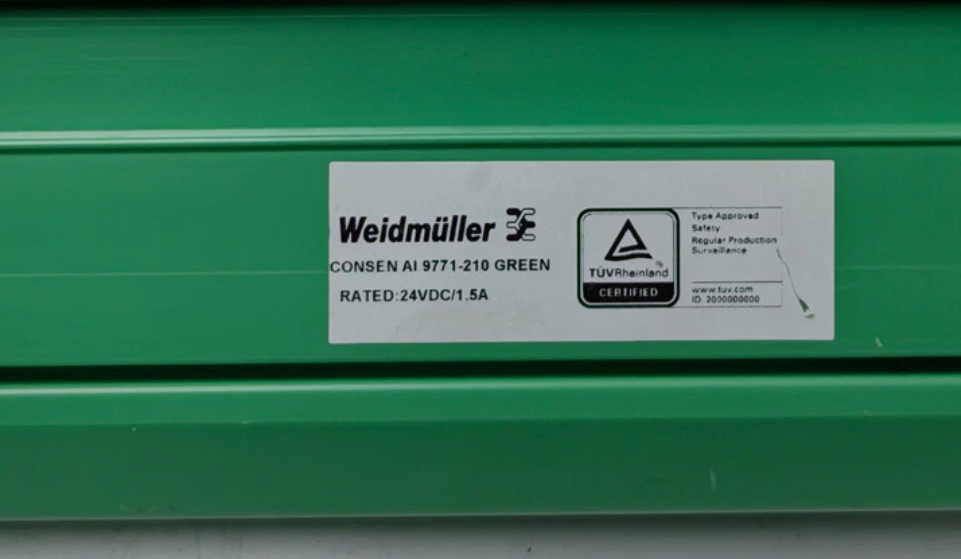

Invensys TRICONEX 9771-210 Plaque de borne pour les modules d'entrée analogiques

9771-210 7760059032 Invensys TRICONEX Direction des terminaux

Détails du produit:

Définition:

Le panneau d'arrêt 9771?? 210 est compatible avec 0 à 5 VDC, 0 à 10 VDC et -5 à +5 VDC.

Il est équipé de 16 bornes de sortie de puissance (+) et de 16 bornes de sortie de courant ().

Chaque borne positive est limitée en courant par une résistance de série de 180 Ohm.

une résistance de précision de 250 Ohm pour la conversion du courant en tension de 0 ′5 VDC.

Le panneau prend en charge des sources d'alimentation 24 VDC redondantes avec diode ORing.

Lorsque vous utilisez des modules à 32 points, vous devez utiliser deux panneaux de terme pour chaque module d'entrée analogique.

Chaque panneau de terme est livré avec deux ensembles d'étiquettes: 1-16 et 17-32.

les étiquettes, voir l'appendice F, étiquettes de panneaux.

Les spécifications

Le présent tableau décrit les spécifications du 9771‐210.

Modules compatibles

Ce tableau décrit les modules d'entrée analogiques compatibles avec le 9771‐210.

Tableau 113 Spécifications pour le panneau à terme 9771 ∼ 210

Description des caractéristiques

Type de panneau Entrée courante, configurable par l'utilisateur

Le point 16

Tableau 114 Modules compatibles avec le système 9771?? 210

Partie du module

Numéro

Points par

Définition du module

3700 32 0?? 5 VDC, non commun, différentiel, accouplé à courant continu, TMR

3700A 32 0?? 5 VDC, non commun, différentiel, coupé à courant continu, TMR, +6% d'entrée

mesure au-delà de la plage

3703E 16 0?? 5 VDC ou 0?? 10 VDC (utilisez TriStation pour configurer 0?? 5 VDC), non commun, différentiel, isolé, TMR

3721 32 0 à 5 VDC ou 5 à +5 VDC (Utiliser TriStation pour configurer la plage d'entrée),

différentiel, accouplé en courant continu, TMR
