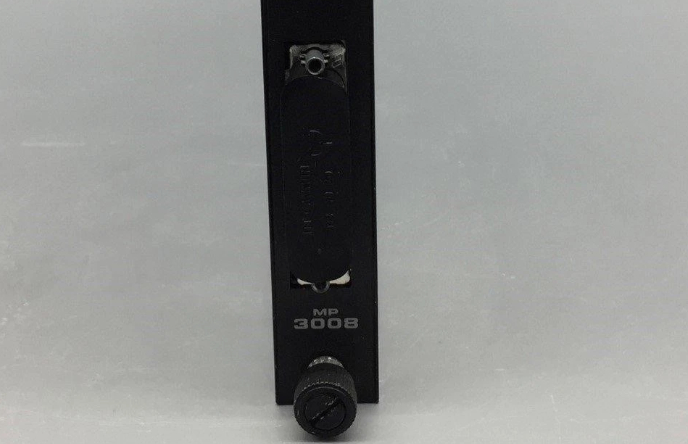

Processeur principal TRICONEX 3008 Invensys pour systèmes Tricon

3008 Invensys TRICONEX Les principaux transformateurs

Détails du produit:

Définition:

Les processeurs principaux du modèle 3008 sont disponibles pour les systèmes Tricon v9.6 et ultérieurs.
Pour les spécifications détaillées, voir le
Guide de planification et d'installation pour
Systèmes Tricon.
Trois députés doivent être installés au Parlement.
le châssis principal de chaque système Tricon.
Chaque député communique indépendamment
avec son sous-système E/S et exécute le
programme de contrôle écrit par l'utilisateur.
Séquence des événements (SOE)
et la synchronisation temporelle
Au cours de chaque balayage, les policiers inspectent
variables distinctes désignées pour l'état
Les changements sont connus sous le nom d'événements.
L'événement se produit, les députés sauvegarder le courant
l'état variable et l'horodatage dans le
le tampon d'un bloc SOE.
Si plusieurs systèmes Tricon sont
Les données de l'équipe de recherche sont
La capacité de synchronisation assure une
base de temps cohérente pour une entreprise publique efficace
le timing.
Diagnostique
Des diagnostics approfondis valident le
l'état de santé de chaque MP, module E/S et
Le canal de communication est transitoire
Les défauts sont enregistrés et masqués par le
circuit de vote majoritaire matériel.
Les défauts persistants sont diagnostiqués et la
Le module défectueux est remplacé à chaud.
Le diagnostic MP effectue les tâches suivantes:
• Vérifier la mémoire de programme fixe et
RAM statique
• Testez toutes les instructions de base du processeur et du virgule flottant et
les modes
• Valider la mémoire de l'utilisateur en utilisant
le circuit de vote matériel TriBus
• Vérifier l'interface de mémoire partagée
avec chaque communication E/S
processeur et canal
• Vérifiez la poignée de main et interrompez
les signaux entre le processeur, chaque E/S
processeur de communication et
le canal
• Vérifiez chaque communication E/S
processeur et canal
microprocesseur, ROM, partagé
accès à la mémoire et loopback des émetteurs-récepteurs RS485
• Vérifiez le TriClock et le TriBus
les interfaces
