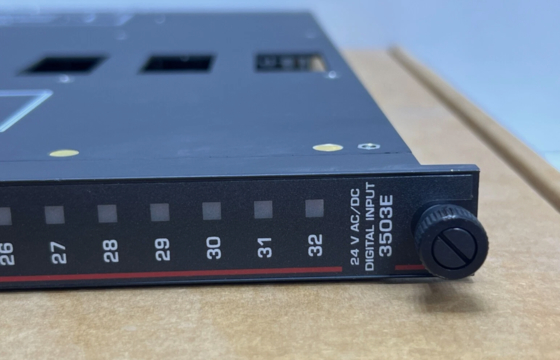

3503E Modules d'entrée numérique Invensys Triconex

3503E Modules d'entrée numérique Invensys Triconex

Détails du produit :

Description :

Chaque module d'entrée numérique (DI) TMR dispose de trois canaux d'entrée isolés qui traitent indépendamment toutes les données entrantes dans le module. Un microprocesseur sur chaque canal analyse chaque point d'entrée, compile les données et les transmet aux processeurs principaux sur demande. Les données d'entrée sont ensuite votées au niveau des processeurs principaux juste avant le traitement afin de garantir la plus haute intégrité. Tous les chemins de signal critiques sont tripliqués à 100 % pour une sécurité garantie et une disponibilité maximale.

Chaque canal conditionne les signaux indépendamment et assure une isolation optique entre le terrain et le Tricon.

Tous les modules d'entrée numérique TMR maintiennent des diagnostics complets et continus pour chaque canal. La défaillance d'un diagnostic sur un canal quelconque active l'indicateur de défaut du module, qui à son tour active le signal d'alarme du châssis. L'indicateur de défaut du module indique un défaut de canal, et non une défaillance du module.

Le module est garanti pour fonctionner correctement en présence d'une seule défaillance et peut continuer à fonctionner correctement avec certains types de défaillances multiples. Les modèles 3505E peuvent s'auto-tester pour détecter les conditions de blocage (ON) où le circuit ne peut pas déterminer si un point est passé à l'état OFF. Puisque
la plupart des systèmes de sécurité sont configurés avec une capacité de désactivation pour déclencher, la capacité à détecter les points OFF est une caractéristique importante. Pour tester les entrées bloquées (ON), un commutateur à l'intérieur du circuit d'entrée est fermé pour permettre à une entrée zéro (OFF) d'être lue par le circuit d'isolation optique. La dernière lecture de données est figée dans le processeur de communication d'E/S pendant l'exécution du test.
Tous les modules d'entrée numérique TMR prennent en charge la capacité de remplacement à chaud et nécessitent un panneau de terminaison externe (ETP) séparé avec une interface de câble vers le fond de panier Tricon. Chaque module est mécaniquement détrompé pour empêcher une installation incorrecte dans un châssis configuré.
