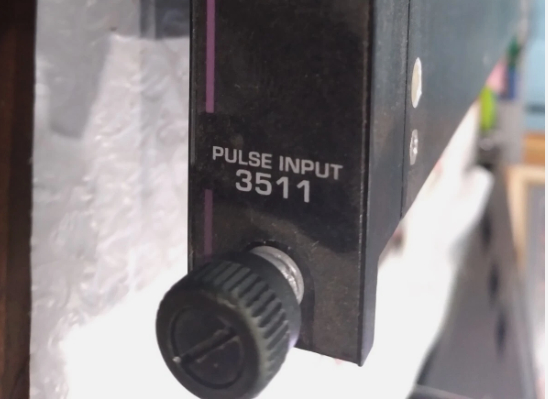

3511 Module d'entrée d'impulsions Invensys Triconex

3511 Module d'entrée d'impulsions Invensys Triconex

Détails du produit :

Description :

Le module d'entrée d'impulsions (PI) 3511 fournit huit entrées haute fréquence très sensibles. Il est optimisé pour une utilisation avec des capteurs de vitesse magnétiques non amplifiés courants sur les équipements rotatifs tels que les turbines ou les compresseurs. Le module détecte les transitions de tension des dispositifs d'entrée des transducteurs magnétiques, en les accumulant pendant une fenêtre de temps sélectionnée (mesure du débit).

Le comptage résultant est utilisé pour générer une fréquence ou un RPM qui est transmis aux processeurs principaux. Le comptage des impulsions est mesuré avec une résolution de 1 microseconde. Le module PI comprend trois canaux d'entrée isolés. Chaque canal d'entrée traite indépendamment toutes les données entrées dans le module et transmet les données aux processeurs principaux, qui votent sur les données pour garantir la plus haute intégrité.

Chaque module fournit des diagnostics continus complets sur chaque canal. La défaillance d'un diagnostic sur un canal quelconque active l'indicateur de défaut,
qui à son tour active le signal d'alarme du châssis. L'indicateur de défaut indique simplement un défaut de canal, et non une défaillance du module. Le module est garanti pour fonctionner correctement en présence d'un seul défaut et peut continuer à fonctionner correctement avec certains types de défauts multiples.

Le module d'entrée d'impulsions prend en charge les modules de secours à chaud.

Caractéristiques d'entrée (couplage CA, différentiel équilibré)
Taux de mise à jour 25 ms, typique
Impédance (charge) > 8 KW, 20 KW typique
Plage de mode commun -100 VDC à +100 VDC crête à crête
Plage de mode normal 1,5 V à 200 V crête à crête
Protection contre les surintensités ±150 VDC, continu
Hystérésis 150 millivolts, typique
Forme d'onde Sinusoïdale, carrée, impulsion, etc.
Cycle de service 10 % à 90 %
Fréquence 20 Hz à 20 000 Hz
Plage de courant 0-20 mA (shunt de 250 ohms)
