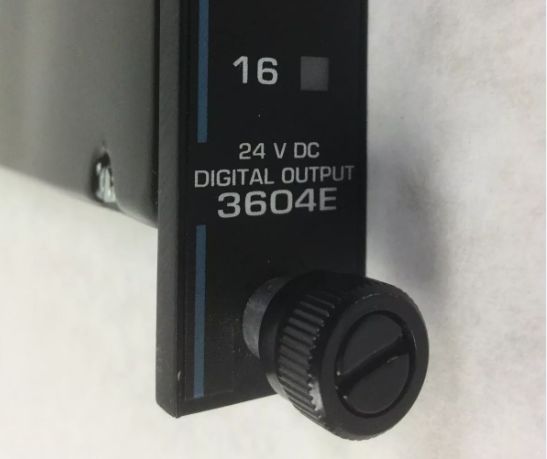

Module de sortie numérique 3604E Invensys TRICONEX

Module de sortie numérique 3604E Invensys TRICONEX

Détails du produit:

Définition:

Le module 3604E TMR de sortie numérique (DO) reçoit les signaux de sortie des processeurs principaux sur chacun des trois canaux.Chaque ensemble de trois signaux est ensuite voté par un circuit de sortie quadrupliqué spécial sur le moduleLe circuit électrique quadrupliqué fournit une redondance multiple pour tous les chemins de signal critiques,garantir la sécurité et une disponibilité maximale.

Chaque module de sortie numérique TMR est équipé d'un circuit de voltage-loopback qui vérifie le fonctionnement de chaque interrupteur de sortie indépendamment de la présence d'une charge et détermine si des défauts latents existent.Si la tension de champ détectée ne correspond pas à l'état commandé du point de sortie, l'indicateur d'alarme LOAD/FUSE est activé..

En outre, des diagnostics continus sont effectués sur chaque canal et circuit d'un module de sortie numérique TMR.
L'indicateur de défaut indique simplement une défaillance du canal, et non un
défaillance du module: le module est garanti pour fonctionner correctement en présence d'un seul défaut et peut continuer à fonctionner correctement avec certains types de défauts multiples.
