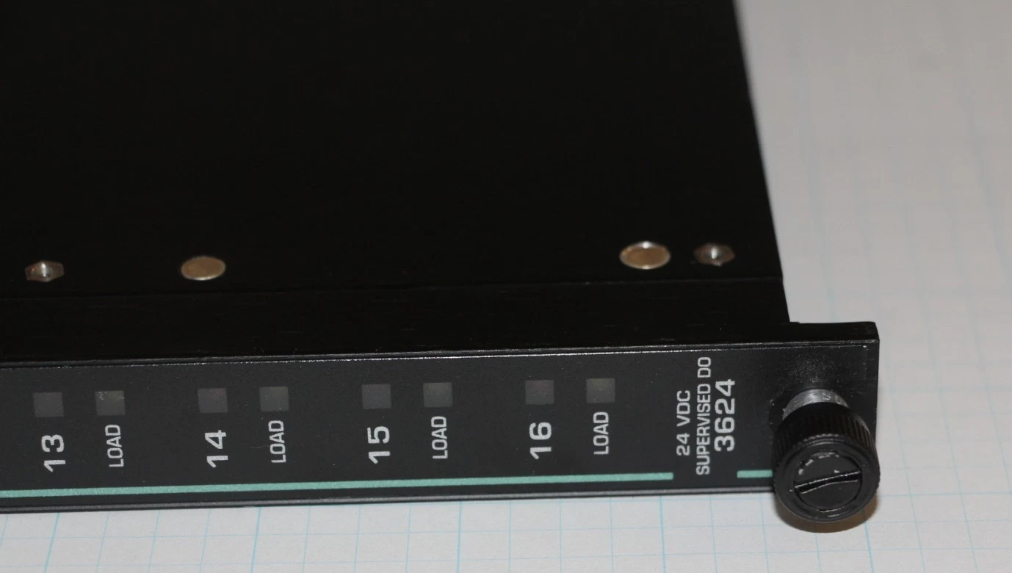

Module de sortie numérique supervisée Invensys Triconex 3624

3624 Module de sortie numérique supervisé Invensys Triconex

Détails du produit:

Définition:

Conçus pour les programmes de contrôle les plus critiques, les modules de sortie numérique supervisée (SDO) répondent aux besoins des systèmes dont les sorties restent dans un système de sortie.
Un module SDO reçoit des signaux de sortie des processeurs principaux sur chacun des trois canaux.Chaque ensemble de trois signaux est ensuite voté par un commutateur de sortie quadrupliqué entièrement tolérant aux défauts dont les éléments sont des transistors de puissance, de sorte qu'un signal de sortie voté est transmis à la terminaison du champ.

Chaque module SDO dispose d'un circuit de boucle de tension et de courant couplé à un diagnostic en ligne sophistiqué qui vérifie le fonctionnement de chaque sortie
Cette conception assure une couverture complète des défauts sans avoir à influencer le signal de sortie.
Les modules sont appelés "supervisés" parce que la couverture des défauts est étendue pour inclure les problèmes potentiels sur le terrain.le circuit de champ est surveillé par le module SDO afin de détecter les défauts de champ suivants::

• Perte d'alimentation ou fusible soufflé

• Chargement ouvert ou manquant

• Un court-circuit entraînant l'alimentation de la charge par erreur

• Une charge court-circuitée à l'état déchargé

Le défaut de détection de la tension de champ sur un point de sortie active l'indicateur d'alarme de puissance.Tous les modules SDO prennent en charge les modules de pièces de rechange chaudes et nécessitent un panneau de terminaison externe (ETP) séparé avec une interface de câble au plan arrière Tricon
