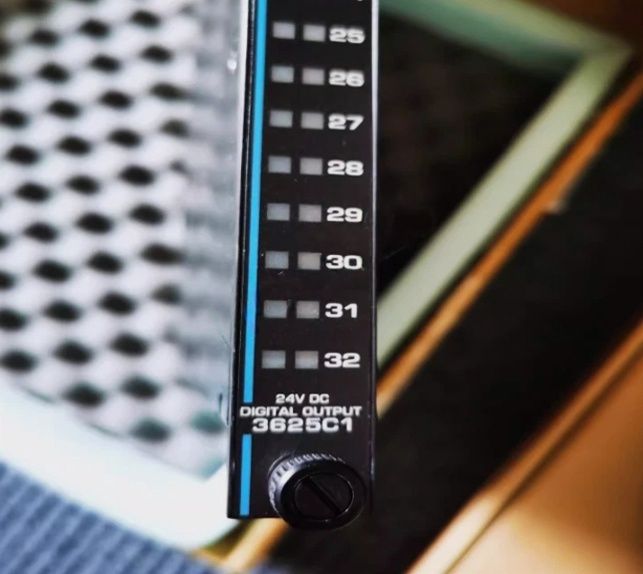

3625C1 Module de sortie numérique supervisé Triconex

3625C1 Module de sortie numérique supervisée Invensys Triconex

Détails du produit :

Description :

Conçus pour les programmes de contrôle les plus critiques, les modules de sortie numérique supervisée (SDO) répondent aux besoins des systèmes dont les sorties restent dans un
état unique pendant de longues périodes (dans certaines applications, pendant des années). Un module SDO reçoit les signaux de sortie des processeurs principaux sur chacun des trois canaux. Chaque ensemble de trois signaux est ensuite soumis à un vote par un commutateur de sortie quadruplé entièrement tolérant aux pannes dont les éléments sont des transistors de puissance, de sorte qu'un signal de sortie voté est transmis à la terminaison de terrain.

Chaque module SDO dispose d'un circuit de bouclage de tension et de courant couplé à des diagnostics en ligne sophistiqués qui vérifient le fonctionnement de chaque sortie
commutateur, le circuit de terrain et la présence d'une charge. Cette conception offre une couverture complète des défauts sans avoir besoin d'influencer le signal de sortie.
Les modules sont appelés « supervisés » car la couverture des défauts est étendue pour inclure les problèmes potentiels sur le terrain. En d'autres termes, le circuit de terrain est supervisé par le module SDO afin que les défauts de terrain suivants puissent être détectés :

• Perte de puissance ou fusible grillé

• Charge ouverte ou manquante

• Un court-circuit sur le terrain entraînant l'alimentation erronée de la charge

• Une charge court-circuitée à l'état désactivé

L'absence de détection de la tension de champ sur un point de sortie quelconque active l'indicateur d'alarme de puissance. L'absence de détection de la présence d'une charge active l'indicateur d'alarme de charge. Tous les modules SDO prennent en charge les modules de secours à chaud et nécessitent un panneau de terminaison externe (ETP) séparé avec une interface de câble vers le fond de panier Tricon
