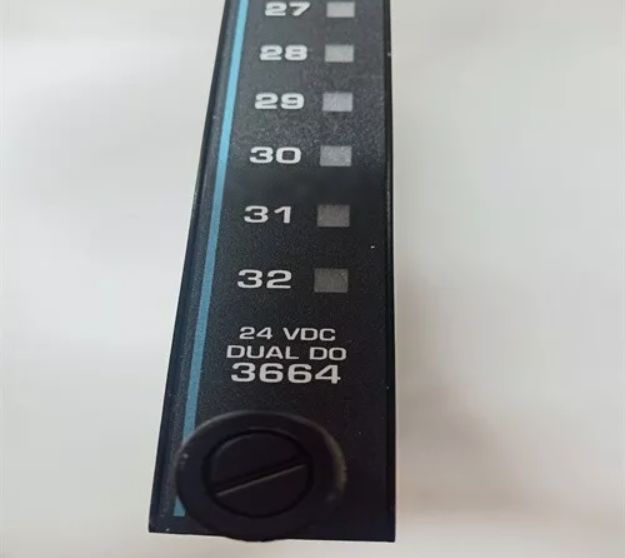

3664 Module de sortie numérique double Invensys Triconex

3664 Module de sortie numérique double Invensys Triconex

Détails du produit:

Définition:

Les modules à double sortie numérique (DDO) reçoivent les signaux de sortie des processeurs principaux le long d'un seul chemin parallèle ou en série, et appliquent un processus de vote de 2 sur 3 individuellement à chaque commutateur.Les commutateurs produisent un signal de sortie qui est ensuite transmis à la terminaison du champAlors que le circuit de sortie quadrupliqué sur les modules TMR fournit une redondance multiple pour tous les chemins de signal critiques, le circuit double fournit juste assez de redondance pour assurer un fonctionnement sûr.

Le double module est optimisé pour les programmes de contrôle essentiels à la sécurité où le faible coût est plus important que la disponibilité maximale.Les modules de sortie numérique double disposent d'un circuit voltage-loopback qui vérifie le fonctionnement de chaque interrupteur de sortie indépendamment de la présence d'une charge
La détection de l'échec de la tension du champ à correspondre à l'état commandé du point de sortie active le
Indicateur d'alarme de charge/fuse.

En outre, des diagnostics en cours sont effectués sur chaque canal et circuit d'un module de sortie numérique double.qui à son tour active le signal d'alarme du châssisUn module double fonctionne correctement en présence de la plupart des défauts simples et peut fonctionner correctement avec certains types de défauts multiples, mais les défauts de blocage sont une exception.Si l' un des interrupteurs de sortie a une défaillance bloqué OFF, la sortie passe à l'état OFF et un dysfonctionnement peut survenir lors du passage à un module de rechange chaud.

Les modules de sortie numérique doubles prennent en charge la capacité de remplacement à chaud qui permet le remplacement en ligne d'un module défectueux.
à clé pour empêcher une installation incorrecte dans un châssis configuré.

Les modules de sortie numérique doubles nécessitent un panneau de terminaison externe (ETP) séparé avec une interface câblée au plan arrière de Tricon.,la puissance du champ doit donc être câblée à chaque point de sortie sur la terminaison du champ.
