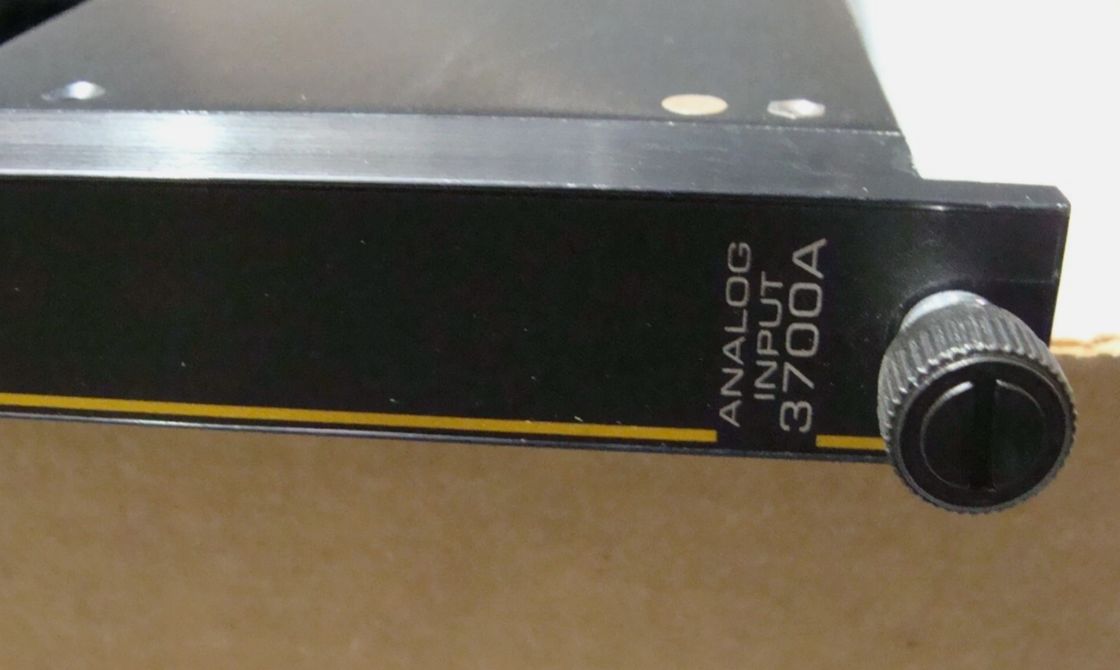

Module d'entrée analogique Invensys Triconex 3700A

3700A Module d'entrée analogique Invensys Triconex

Détails du produit:

Définition:

Un module d'entrée analogique (AI) comprend trois canaux d'entrée indépendants. Chaque canal d'entrée reçoit des signaux de tension variable de chaque point, les convertit en valeurs numériques,et transmet les valeurs aux trois principaux modules de processeur à la demande.

Dans le mode TMR, une valeur est ensuite sélectionnée à l'aide d'un algorithme de sélection de valeur moyenne pour garantir des données correctes pour chaque balayage. Sensing of each input point is performed in a manner that prevents a single failure on one channel from The analog input module requires a separate external termination panel (ETP) with a cable interface to the Tricon backplane. Chaque module est mécaniquement réglé pour une installation correcte dans un châssis Tricon. affectant un autre canal. Chaque module d'entrée analogique maintient un diagnostic complet et continu pour chaque canal.L'échec de tout diagnostic sur n'importe quel canal active l'indicateur de défaut pour le module, qui à son tour active le signal d'alarme du châssis.

L'indicateur de défaut du module indique simplement une défaillance du canal, et non une défaillance du module. Le module peut fonctionner correctement avec jusqu'à deux canaux défectueux.Les modules d'entrée analogiques prennent en charge la capacité hotspare qui permet de remplacer en ligne un module défectueux.
