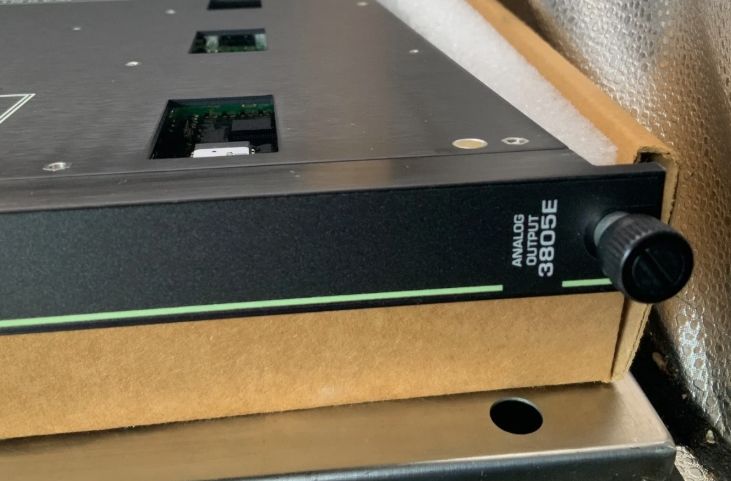

Module de sortie analogique d'Invensys Triconex 3805E

Module de sortie analogique 3805E Invensys Triconex

Détails du produit :

Description :

Un module de sortie analogique (AO) reçoit les signaux de sortie du module processeur principal sur chacun des trois canaux. Chaque ensemble de données est ensuite voté et un canal sain est sélectionné pour piloter les huit sorties. Le module surveille ses propres sorties de courant (en tant que tensions d'entrée) et maintient une référence de tension interne pour fournir une auto-calibration et des informations sur l'état du module. Chaque canal du module dispose d'un circuit de bouclage de courant qui vérifie la précision et la présence des signaux analogiques indépendamment de la présence de la charge ou de la sélection du canal. La conception du module empêche un canal non sélectionné de piloter un signal analogique vers le terrain.

De plus, des diagnostics continus sont effectués sur chaque canal et circuit du module. La défaillance d'un diagnostic quelconque désactive le canal défectueux et active l'indicateur de défaut, qui à son tour active l'alarme du châssis. L'indicateur de défaut du module indique simplement un défaut de canal, et non une défaillance du module. Le module continue de fonctionner correctement avec jusqu'à deux canaux en panne. La détection de boucle ouverte est assurée par un indicateur LOAD qui s'active si le module est incapable de piloter le courant vers une ou plusieurs sorties.

Le module prévoit des sources d'alimentation en boucle redondantes avec des indicateurs d'alimentation et de fusible individuels appelés PWR1 et PWR2. Les alimentations en boucle externes pour les sorties analogiques doivent être fournies par l'utilisateur. Chaque module de sortie analogique nécessite jusqu'à 1 ampère à 24-42,5 volts. Un indicateur LOAD s'active si une boucle ouverte est détectée sur un ou plusieurs points de sortie. PWR1 et PWR2 sont allumés si l'alimentation en boucle est présente.
