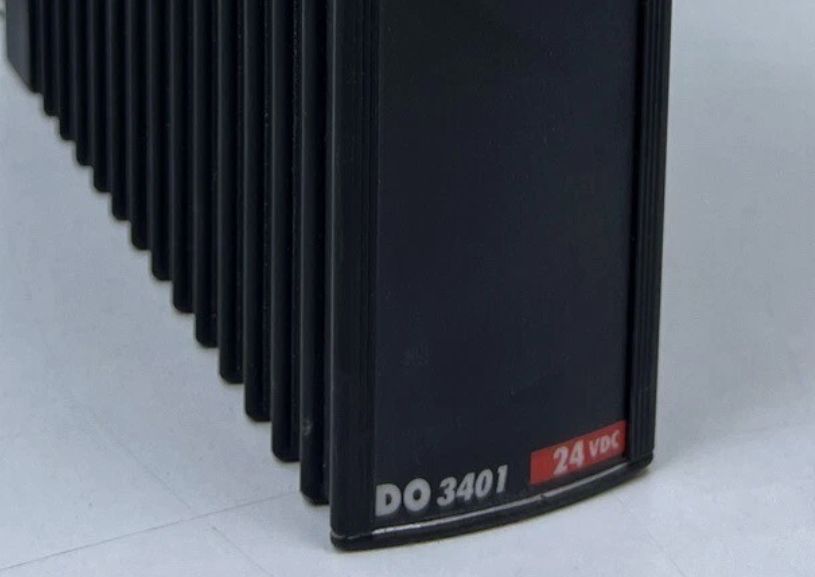

Module de sortie numérique DO3401 Invensys Triconex

DO3401 Module de sortie numérique Invensys Triconex

Détails du produit :

Description :

Chaque module de sortie numérique TMR possède trois ensembles isolés d'électronique, appelés canaux, qui acceptent indépendamment les données du MP associé à chaque canal. Les canaux utilisent le circuit breveté Quad Voter pour voter sur les signaux de sortie individuels lorsqu'ils sont appliqués à la charge. Ce circuit de vote est basé sur des chemins parallèles-série qui transmettent l'alimentation si deux des trois commutateurs (canaux A et B, ou canaux B et C, ou canaux A et C) leur ordonnent de se fermer. Le circuit Quad Voter possède une redondance multiple sur tous les chemins de signal critiques, garantissant la sécurité et une disponibilité maximale. Pour chaque point, le module DO exécute périodiquement la routine de diagnostic du vote de sortie (OVD). Pour permettre un fonctionnement sûr et sans restriction dans une variété de scénarios de défaillances multiples, l'OVD détecte et alerte ces types de défauts :

• Points—tous les points bloqués en position marche et arrêt sont détectés en moins de 500 millisecondes.

• Commutateurs—tous les commutateurs bloqués en position marche ou arrêt ou leurs circuits d'attaque associés sont détectés.
