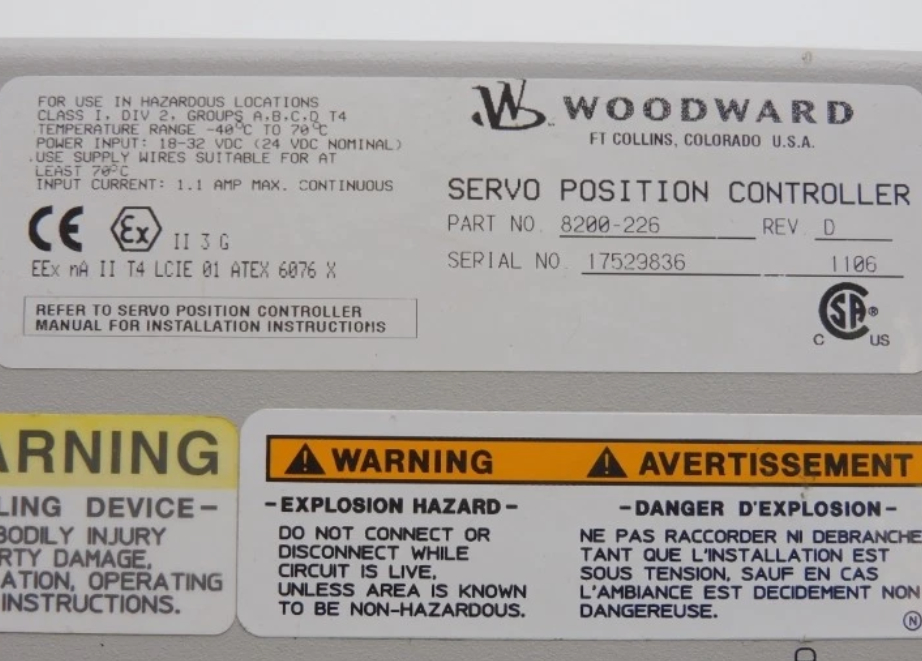

8200-226 Contrôleur de position servo Woodward

8200-226 Contrôleur de position servo Woodward

Détails du produit:

Informations complémentaires:

Définition:

Le 8200-226 est le dernier modèle publié du SPC (Servo Position Controller). Il remplace les modèles 8200-224 et 8200-225.Le RCP positionne un actionneur hydraulique ou pneumatique sur la base d'un signal de demande de position reçu d'une commandeLe SPC positionne un actionneur à bobine unique à l'aide de dispositifs de rétroaction à position unique ou double. Le signal de demande de position peut être envoyé au SPC via DeviceNet, 4?? 20 mA, ou les deux.Un programme logiciel exécuté sur un ordinateur personnel (PC) permet à l'utilisateur de configurer et d'étaler facilement le SPC.

L'outil de service SPC est utilisé pour configurer, calibrer, régler, surveiller et dépanner un SPC.Le connecteur de port série est une prise de 9 broches sous-D et utilise un câble à traction droite pour se connecter au PCWoodward propose un kit d'adaptateur série USB à 9 broches si nécessaire pour les nouveaux ordinateurs qui ne disposent pas d'un connecteur série à 9 broches (P/N 8928-463).

Ce kit contient un adaptateur USB, un logiciel et un câble série de 1,8 m (6 pi).) Le SPC est configuré en utilisant l'éditeur de fichiers de configuration de l'outil de service SPC pour créer un fichier qui est ensuite chargé dans le SPC.. L'outil de service SPC peut également lire une configuration existante à partir d'un SPC dans l'éditeur de fichier de configuration.

La première fois qu'un SPC est connecté à un actionneur, il doit être calibré au transducteur de rétroaction de position de l'actionneur.L'étalonnage peut également être effectué par la commande via le lien DeviceNet. La procédure d'étalonnage est disponible dans le fichier d'aide GAPTM.

Le RCP exige une source de tension de 18 à 32 Vdc, avec une capacité de courant de 1,1 A max. Si une batterie est utilisée pour la puissance de fonctionnement, un chargeur de batterie est nécessaire pour maintenir une tension d'alimentation stable.Le câble électrique doit être protégé par un 5 A, des fusibles de 125 V capables de résister à une pression de 20 A, 100 ms en course lorsque l'alimentation est appliquée.
