IS200TBCIS2C(IS200TBCIS2CCD) Carte de bornes d'entrée discrètes GE

IS200TBCIS2C(IS200TBCIS2CCD) Carte de bornes d'entrée discrète GE

Détails du produit :

Informations complémentaires :

Description :

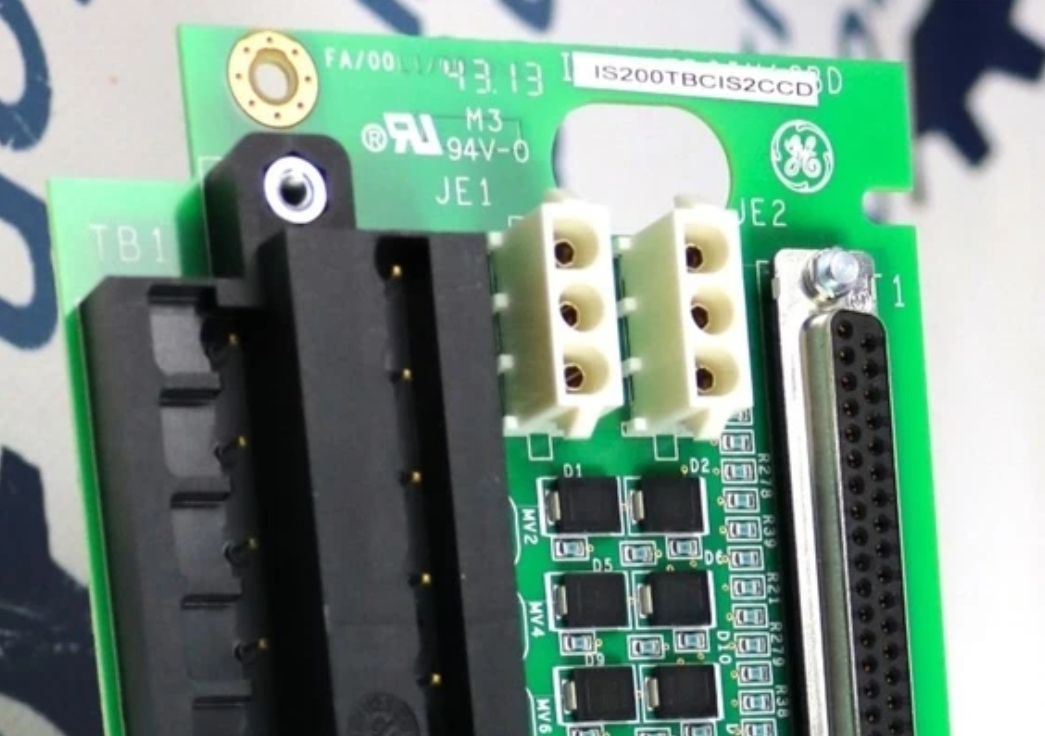

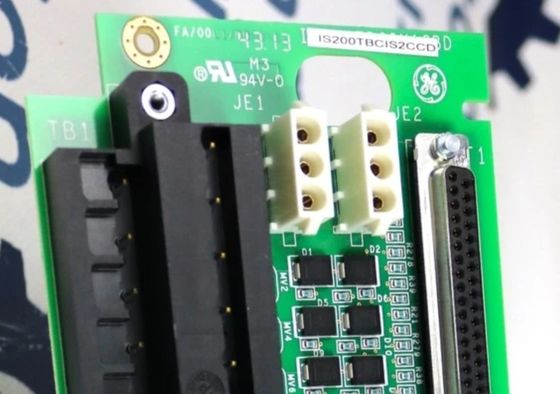

General Electric Speedtronic Mark VIeS IS200TBCIS2C est une carte de bornes d'entrée discrète et elle est conçue comme une carte de bornes pour le système Mark VI. Il s'agit d'une carte de circuit imprimé très longue avec un certain nombre de composants électriques, dont deux blocs de jonction pour contenir un ensemble de bornes. Chacun de ces blocs de jonction comporte 48 bornes métalliques argentées ou vingt-quatre bornes. Elles sont désignées TB1 et TB2 et portent un numéro inscrit en blanc. Cette carte comporte également cinq condensateurs rouges solides positionnés entre les petits blocs de jonction totalement sphériques. Des composants supplémentaires ont été placés en plusieurs rangées parallèles de quatre composants chacune au milieu de la carte.

• Elle possède des filtres sur chaque entrée qui diminuent le bruit haute fréquence tout en supprimant les surtensions. Chaque entrée possède une paire de points de connexion, avec une vis fournissant une source continue positive et l'autre fournissant un retour à la carte.

• Les 21 premières entrées sont actuellement chargées à 2,5 mA par point, tandis que les trois dernières sont chargées à 10 mA. Il n'y a pas de paramètres matériels ni de cavaliers sur la carte.
