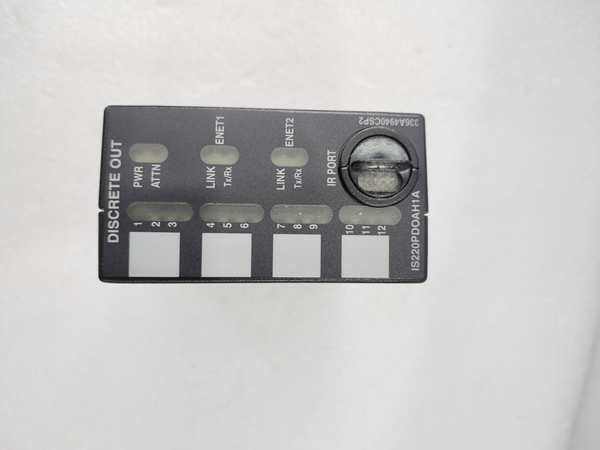

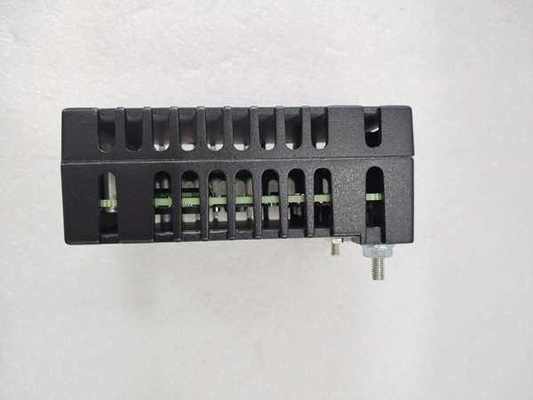

GE IS220PDOAH1A Module de sortie discrète avec 12 relais de commande DC-37 et sortie numérique proportionnelle

Le GE IS220PDOAH1A est un module de sortie numérique proportionnel fabriqué par General Electric dans le cadre de la série Mark VIe, conçu pour être utilisé dans les systèmes de contrôle des turbines à gaz distribuées de GE.

Le module PDOA fournit l'interface électrique entre un ou deux réseaux Ethernet d'E/S et une carte terminale de sortie discrète.Il se compose d'une carte de processeur commune à tous les packs d'E/S distribués Mark VIe et d'une carte d'acquisition spécialement conçue pour des fonctions de sortie discrètes.

Principales caractéristiques:

• Contrôle jusqu'à 12 relais avec rétroaction spécifique à la carte de borne
• Prend en charge les relais électromagnétiques (plaques terminales TRLYH1B, C, D et F) et les relais à l'état solide (plaques TRLYH1E)
• Entrée par connecteurs Ethernet RJ45 doubles et entrée d'alimentation à trois broches
• Sortie via le connecteur DC-37 directement sur la carte terminale
• Diagnostic visuel par LED indicateur
• Communication en série de diagnostic local par port infrarouge
• Le système VersaMax fournit des supports d'entrée/sortie qui s'assemblent pour une flexibilité maximale du câblage
• Prend en charge l'insertion et le retrait à chaud du module
• Compatible avec les bornes de type boîte, ressort et barrière IEC
