Système de contrôle GE Mark VI IS215VPROH1BD 12 canaux de sortie analogiques Module de protection d'urgence de la turbine

Détails du produit :

Informations complémentaires :

Description :

Le GE IS215VPROH1BD est un module de protection d'urgence de la turbine développé par GE. Il fait partie du système de contrôle Mark VI. La carte de protection d'urgence de la turbine, ainsi que ses cartes de bornes associées (TPRO et TREG), constituent un composant essentiel du système de protection contre la survitesse d'urgence, assurant la sécurité et l'intégrité des opérations de la turbine. La carte VPRO, ainsi que les cartes de bornes TPRO et TREG, établissent un système de protection contre la survitesse d'urgence indépendant. Ce système fonctionne de manière redondante pour se prémunir contre les conditions de survitesse potentielles, qui posent des risques importants pour les opérations de la turbine et la sécurité du personnel.

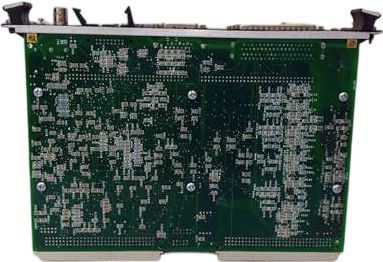

Le module IS215VPROH1BD est construit avec une face avant qui comporte des indicateurs LED, un interrupteur d'alimentation, des connecteurs de câble et des connecteurs Ethernet. Cette face avant se connecte aux cartes à l'aide de vis. Il s'agit d'un composant essentiel pour assurer la sécurité et la fiabilité des systèmes de turbines à gaz/vapeur.

Capacité de sortie de contrôle de haute précision : Il dispose de 12 canaux de sortie analogiques (configurables pour 4-20mA DC/0-10V DC) avec une précision de sortie de ±0,05% FS et une capacité d'entraînement de charge allant jusqu'à 800Ω. Ces canaux peuvent piloter directement des composants de contrôle tels que des positionneurs de vannes, des actionneurs et des convertisseurs de fréquence, réalisant un réglage fin des paramètres de processus. Équipé de 24 canaux de sortie numériques, il adopte une sortie en mode double transistor + relais (puissance de sortie du transistor : 1A/24V DC ; puissance de sortie du relais : 5A/250V AC) et prend en charge la configuration indépendante en mode normalement ouvert/normalement fermé, ce qui peut répondre aux besoins de contrôle de différents types de charge. Le circuit de sortie dispose d'un mécanisme de triple protection intégré contre les surintensités, les courts-circuits et les surtensions. Lorsque la charge est anormale, il coupe et verrouille rapidement la sortie, et peut être réinitialisé par logiciel ou par opération locale après l'élimination du défaut.
