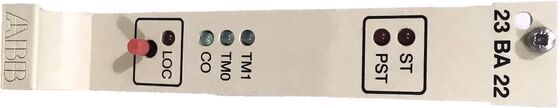

23BA22 1KGT004800R5002 Tableau du module de surveillance de sortie de commande ABB

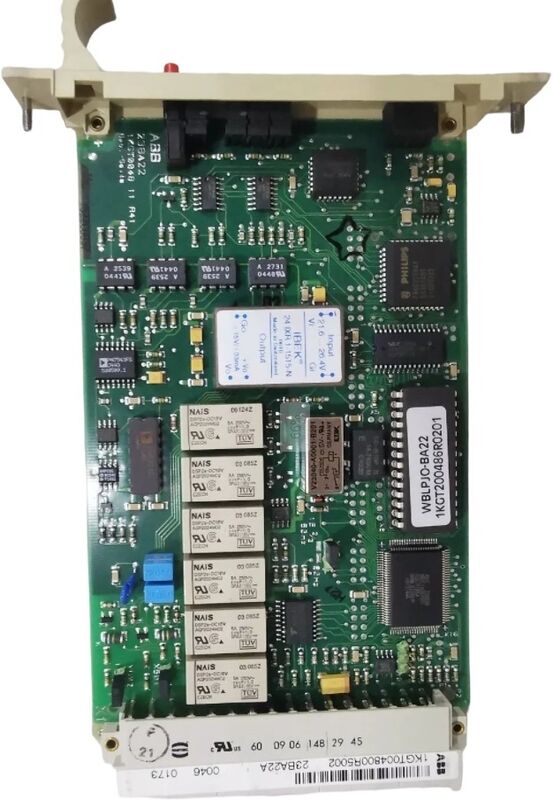

La carte du module de surveillance de sortie de commande d'ABB (23BA22 1KGT004800R5002) est un composant de système de contrôle sophistiqué conçu pour les applications d'automatisation industrielle.

Ce module de surveillance de sortie de commande exécute des fonctions de validation critiques dans les systèmes de contrôle.l'unité de communication et le module de carte de sortie initient une séquence de validation avant la sortieLe contrôle (1 sur n) est activé sur la carte de contrôle de sortie de commande 23BA22,en mesurant simultanément la résistance du relais interposé dans le circuit de sortie commuté et en la comparant aux limites supérieures et inférieures paramétrées. Lorsque la résistance mesurée tombe dans la plage définie, la commande de l'objet est libérée via la carte de sortie binaire 23BA20.avec surveillance continue de la durée des impulsionsLa sortie se désactive soit par une indication de réponse, soit à l'expiration de la minuterie sur le 23BA22. Si une condition de test échoue pendant ces contrôles, la commande est immédiatement annulée. Dans les applications standard de la station RTU, une seule carte 23BA22 suffit à effectuer la vérification (1 sur n).Pour les configurations impliquant plusieurs types de relais interposés avec des valeurs de résistance différentes, la carte 23BA22 peut supporter deux circuits de contrôle indépendants, à condition qu'une source de tension isolée distincte alimente la tension d'essai auxiliaire.
