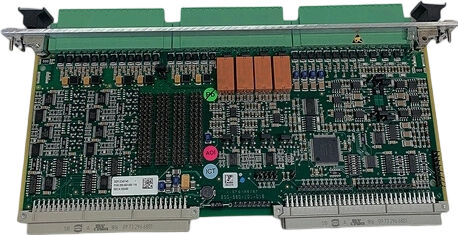

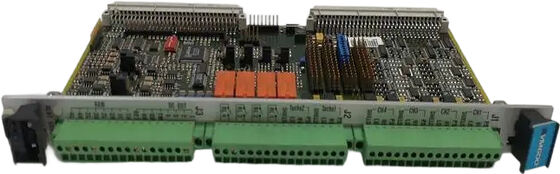

IOC4T 200-560-000-111 Carte d'entrée/sortie Put

IOC4T 200-560-000-111 Input/Out Put Card

Détails du produit :


Description :

La carte d'entrée/sortie IOC4T fonctionne comme une interface de signal pour la carte de protection de machines MPC4. Elle est installée à l'arrière d'un rack et se connecte directement au fond de panier du rack avec deux connecteurs. Chaque carte IOC4T correspond à une carte MPC4 correspondante et est fixée juste derrière elle dans le rack. Fonctionnant en mode esclave, elle communique avec la MPC4 via le connecteur P2 en utilisant une interface Industry Pack, avec une protection intégrée pour maintenir l'échange de signaux stable.

The IOC4T est sa forte capacité de protection. The IOC4T défend toutes les entrées et sorties contre les interférences électromagnétiques et les surtensions soudaines, et répond aux normes de compatibilité électromagnétique.The IOC4T est le panneau avant est équipé de connecteurs à bornes à vis, qui se connectent non seulement aux câbles de transmission des chaînes de mesure, mais gèrent également les signaux vers et depuis les systèmes de contrôle externes, le tout sous une protection fiable.

L'IOC4T envoie des signaux dynamiques bruts et des signaux de vitesse des capteurs à la MPC4. Après traitement, ces signaux sont renvoyés à l'IOC4T et mis à disposition sur sa barrette de bornes en façade. Pour les signaux dynamiques, quatre convertisseurs numérique-analogique embarqués fournissent des sorties calibrées de 0 à 10 V, et quatre convertisseurs tension-courant offrent des sorties de courant de 4 à 20 mA. Toutes ces conversions et transmissions de signaux sont prises en charge par les fonctions de protection de la carte pour garantir la précision du signal.

L'IOC4T dispose de quatre relais locaux qui peuvent être configurés pour des signaux d'alarme spécifiques via un logiciel, tels que les défauts MPC4 ou les problèmes détectés par les alarmes courantes. Il envoie également 32 signaux d'alarme numériques au fond de panier du rack, qui peuvent être utilisés par les cartes de relais RLC16 en option et/ou les cartes de relais intelligentes IRC4. La protection de la carte garantit que ces signaux d'alarme sont transmis de manière fiable sans interférence.
