Système de mesure de proximité du conditionneur de signal

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la zone.Système de mesure de proximité du conditionneur de signal

Détails du produit:

Informations complémentaires:

Définition:

Le climatiseur de signal IQS 450 fonctionnera à des températures ambiantes allant jusqu'à 85°C, mais pour cela, il est nécessaire de réduire la tension d'entrée maximale.La tension d'alimentation et le maximum. tension d'alimentation, comme le montre le graphique suivant.

Ce système de mesure de proximité permet de mesurer sans contact le déplacement relatif des éléments de la machine en mouvement.

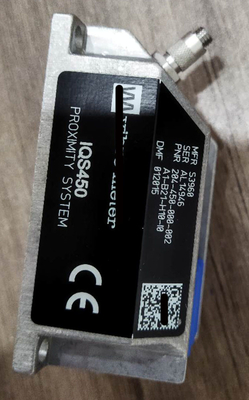

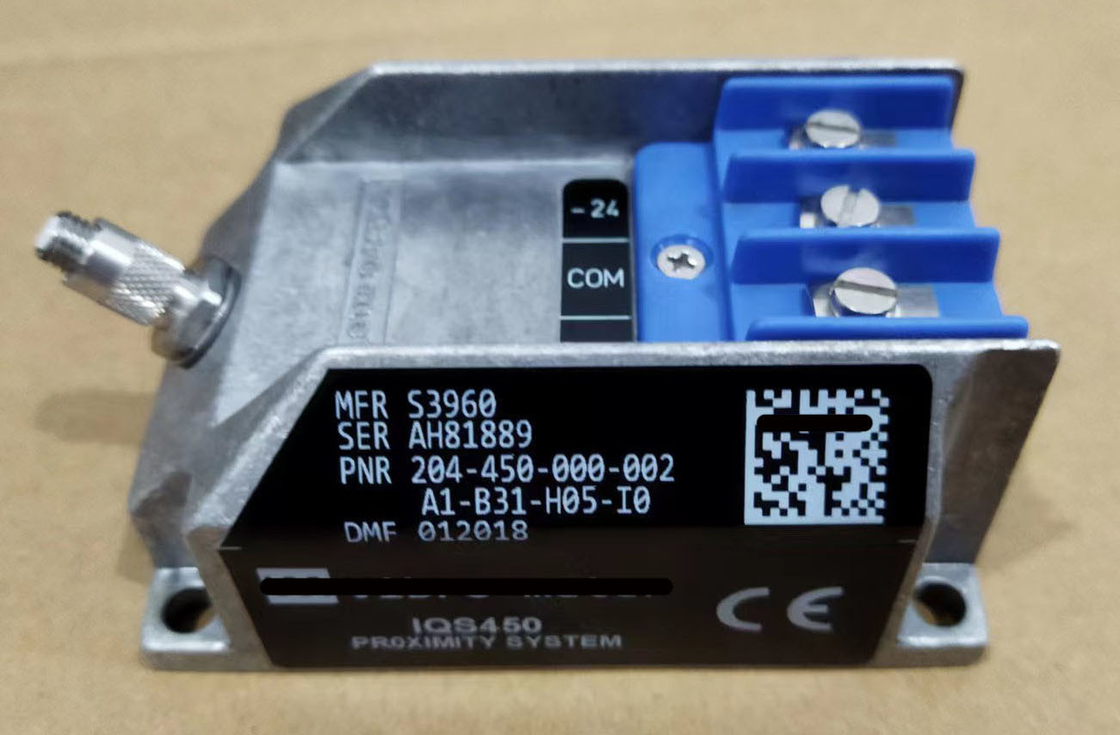

Le système est basé sur un capteur sans contact TQ403 et un conditionneur de signal IQS450.Le système produit une tension ou un courant proportionnel à la distance entre la pointe du transducteur et la cible, comme un arbre de machine.

La partie active du transducteur est une bobine de fil qui est moulée à l'intérieur de l'extrémité du dispositif.

Voltage de sortie, configuration à 3 fils

• Tensions à l'intervalle minimum: -1,6 V

• Voltage max. GAP: -17,6 V

• Portée dynamique: 16 V

• Impédance de sortie: 500 Ω

• Courant de court-circuit: 45 mA

Sortie de courant, configuration à deux fils

• Courant à min. GAP: 15,5 mA

• Courant au maximum: 20,5 mA

• Portée dynamique: 5 mA

Capacité de sortie: 1 nF

Inductivité de sortie: 100 μH
