RPS6U 200-582-200-021 Appareils électriques à support pour les systèmes de protection des machines

RPS6U 200-582-200-021 Pour les appareils électroniquesUtilisation des racks électriques dans les systèmes de protection des machines et les systèmes de surveillance des performances

Détails du produit:

Informations complémentaires:

Définition:

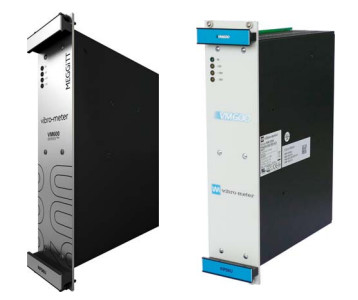

L'alimentation de rack RPS6U est conçue pour être utilisée dans la série de systèmes de protection des machines et de systèmes de surveillance de l'état et des performances.

A RPS6U rack power supply is installed in the front of a ABE04x system rack (19″ system racks with a standard height of 6U) and connects via two high-current connectors to the bus of the rack’s backplaneL'alimentation RPS6U fournit +5 VDC et ±12 VDC au rack lui-même et à tous les modules (cartes) installés dans le rack via le plan arrière du rack.

En alternative, a rack can have two RPS6U power supplies installed in order to either support rack power supply redundancy or in order to supply power to the modules (cards) non-redundantly over a wider range of environmental conditions.

Un rack de système ABE04x avec deux alimentations RPS6U installées peut fonctionner de manière redondante (c'est-à-dire avec une redondance d'alimentation de rack) pour un rack complet de modules (cartes).Cela signifie que si un RPS6U échoue, l'autre fournira 100% de l'énergie requise par le rack pour que celui-ci continue à fonctionner, augmentant ainsi la disponibilité du système de surveillance des machines.

Un relais de contrôle de l'alimentation, disponible sur le panneau arrière associé à l'arrière d'un support de système ABE04x, est utilisé pour indiquer que les alimentations RPS6U fonctionnent normalement.Pour plus d'informations, voir la fiche de données ABE04x sur les racks de système..

Dans les applications où le rack du système ABE04x est alimenté par une alimentation en courant alternatif, une alimentation auxiliaire du capteur ASPS peut également être incluse dans le rack.L'ASPS fournit des sorties +24 VDC qui peuvent être utilisées par le matériel de la chaîne de capteurs/mesures externe tel que les capteurs frontal, des conditionneurs de signal et des unités de séparation galvanique.
