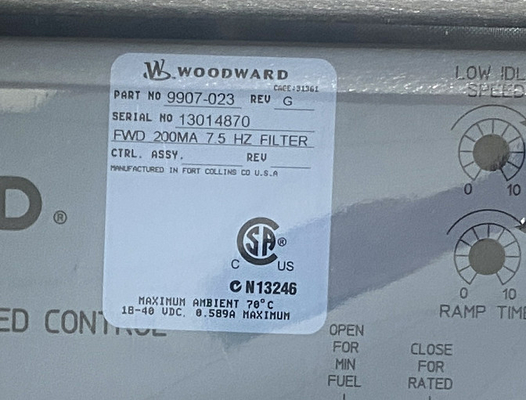

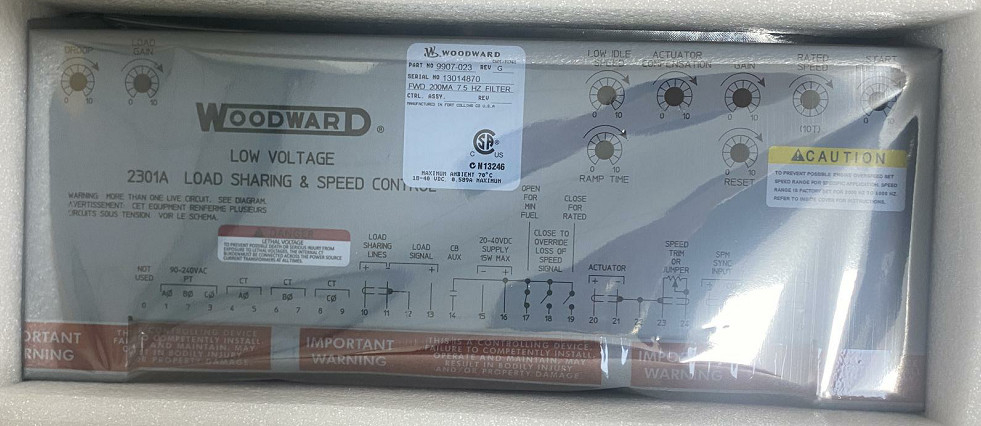

Woodward 9907-023 Contrôle de vitesse d'action avant 4 ̊20 mA ou 1 ̊5 Vdc 2301A -40 à + 158 °F

Woodward 9907-023 Contrôle de vitesse d'action avant 4 ̊20 mA ou 1 ̊5 Vdc 2301A -40 à + 158 °F

Détails du produit:

Informations complémentaires:

Définition:

Ces commandes Woodward 2301A acceptent une source d'alimentation haute ou basse tension.et les modèles haute tension fonctionnent soit à 88 à 132 Vac, soit à 90 à 150 VdcLes modèles basse et haute tension exigent une puissance minimale de 15 W.

Tous les câbles blindés doivent être constitués de paires de conducteurs tordues. N'essayez pas d'étainer (souder) le bouclier tressé. Toutes les lignes de signal doivent être blindées pour éviter de capter des signaux errants provenant d'équipements adjacents.Connectez les boucliers aux bornes de commande comme indiqué à la figure 2-1 et dans le schéma de câblage de l'installation (figure 1-2).Le fil exposé au-delà du bouclier doit être aussi court que possible, ne dépassant pas 50 mm. L'autre extrémité du bouclier doit être laissée ouverte et isolée des autres conducteurs.Ne pas utiliser de fils de signal protégés avec d'autres fils transportant de gros courantsPour plus d'informations, voir la note 50532 de la demande Woodward, intitulée "Control EMI for Electronic Governing Systems".

Un contact pour contourner le circuit de signal de vitesse de défaillance peut être installé en série avec le terminal 18 et l'alimentation en courant continu à la commande.éteindre la sortie de commande en cas de perte de signal de vitesseLa fermeture du contact annule le circuit de signal de vitesse défaillant, comme cela peut être nécessaire pour le démarrage.

Le module fournit des interfaces de communication pour une intégration transparente avec les systèmes de contrôle et d'acquisition de données de surveillance (SCADA) ou d'autres réseaux de contrôle.permettant la surveillance et le contrôle à distance des paramètres.

Le module est conçu pour une installation et une configuration faciles, ce qui simplifie le processus d'intégration dans les systèmes de commande existants.Il offre des interfaces conviviales et des options de configuration intuitives, ce qui réduit le temps et l'effort de mise en place.
