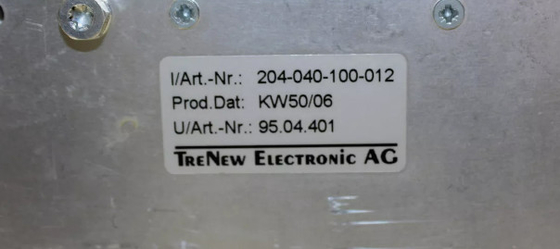

ABE040 204-040-100-012 Étagère système de 19 pouces avec une hauteur de 6U

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:étagère système 19" étagère d'une hauteur de 6U

Détails du produit:

Définition:

Un MPS VM peut être logé dans un support de 19 pouces (84TE) d'une hauteur de 6U (6HE), connu sous le nomle support système VM600. Il existe deux types de ce support: l'ABE040 et l'ABE042.

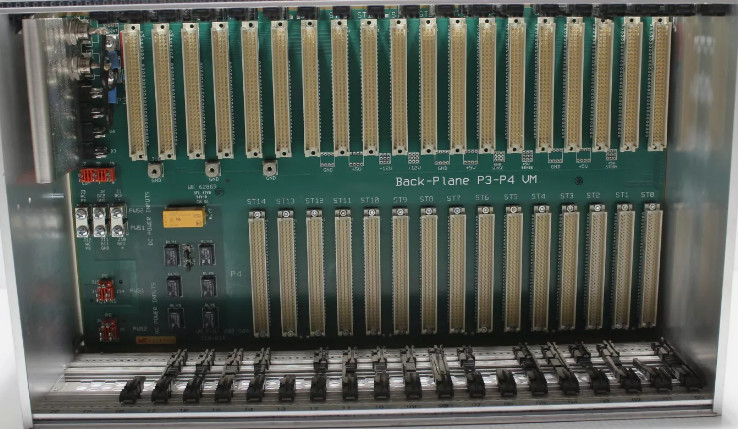

Un ABE040 contient une cage de cartes avant et une cage de cartes arrière.

L'apparence du panneau avant et du panneau arrière du support dépend entièrement des types de cartes installées dans les deux boîtes de cartes.

La plupart des cartes installées à l'arrière d'un support standard de 19 pouces (ABE04x) utilisent un mécanisme de verrouillage électronique pour aider à s'assurer que la carte est installée dans le bon emplacement (par exemple,dans la fente située directement derrière la carte de traitement associée située à l'avant du support)Il s'agit notamment des cartes IOC4T, IOC8T et IRC4.

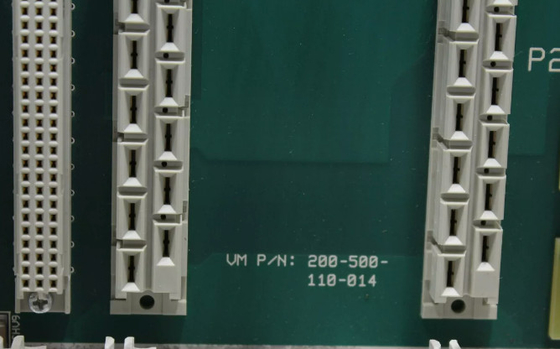

Dans les racks ABE04x, chaque fente du plan arrière a un code binaire unique et câblé à 4 chiffres

Les cartes qui mettent en œuvre ce mécanisme de clôture électronique ont une banque de des micro-interrupteurs quipeut être utilisé pour attribuer un numéro de fente à la carte.Ce code est stocké dans le registre d'attribution du numéro de fente (adresse) sur la carte (IOC4T, IOC8T ou IRC4).

Chaque carte compare son numéro de fente avec le numéro de fente câblé codé sur le plateau arrière du rack.

• Si les codes sont identiques, la LED est verte.

• Si les codes ne sont pas identiques, la LED est rouge.
