Carte d'entrée/sortie en stock Carte du système ESD

Nom de la zone de pêcheCarte d'entrée/sortie en stock Carte du système ESD

Détails du produit:

Définition:

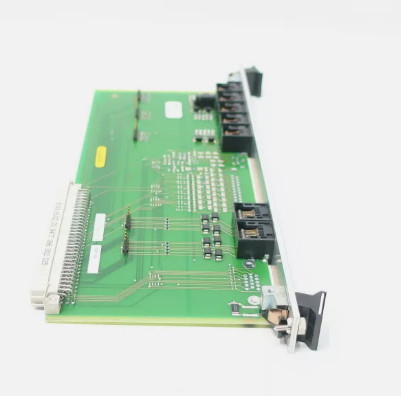

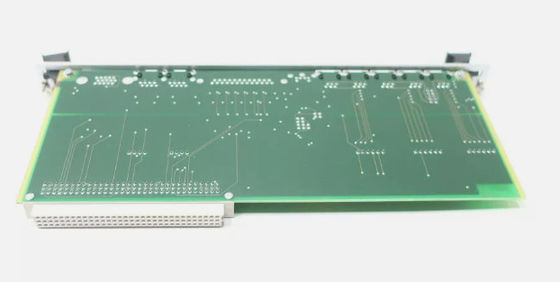

Paire de cartes CPUM/IOCN et racks La paire de cartes CPUM/IOCN est utilisée avec un rack système ABE04x et une carte CPUM peut être utilisée seule ou avec une carte IOCN associée comme paire de cartes,en fonction des exigences de l'application ou du système.

Le CPUM est une carte à double largeur qui occupe deux emplacements de rack (positions de carte) et le CIOC est une carte à largeur unique qui occupe un seul emplacement.Le CPUM est installé à l'avant du rack (slots 0 et 1) et un NIOC associé est installé à l'arrière du rack dans l'emplacement situé directement derrière le CPUM (emplacement 0).Chaque carte se connecte directement à l'arrière du rack à l'aide de deux connecteurs.

La carte IOCN sert d'interface de signalisation et de communication pour la carte CPUM.Il protège également toutes les entrées contre les interférences électromagnétiques (EMI) et les surtensions de signal pour répondre aux normes de compatibilité électromagnétique (EMC).

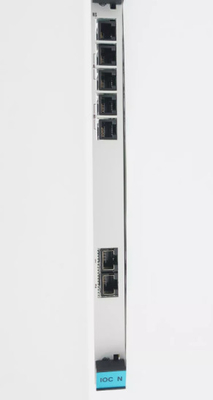

Les connecteurs Ethernet de la carte IOCN fournissent l'accès aux connexions Ethernet primaires et secondaires, et le connecteur série (RS) fournit l'accès à la connexion série secondaire.

En outre, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Note: La paire de cartes CPUM/IOCN est compatible avec tous les supports de système VM600 ABE04x.
