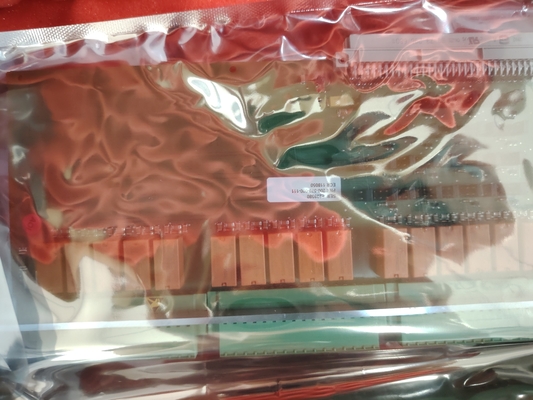

RLC16 200-570-101-013 Carte de relais en stock Carte du système ESD

RLC16 200-570-101-013 Pour les produits de baseCarte de relais en stock Carte du système ESD

Détails du produit:

Définition:

Le panneau RLC16 dispose de trois bornes de vis pour chacun de ses 16 relais.

Le contact de relais normalement fermé

• NON Le contact de relais normalement ouvert

• COM ­ Le contact de relais commun.

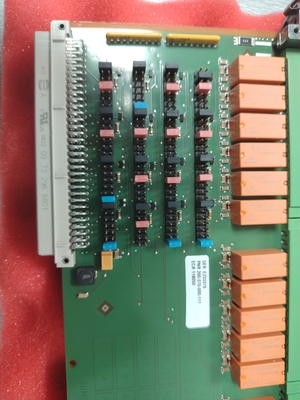

Le comportement réel de chaque relais individuel dépend des jumpers de la carte RLC16. Par exemple, un relais peut être configuré pour être normalement alimenté (NE) ou normalement désactivé (NDE).

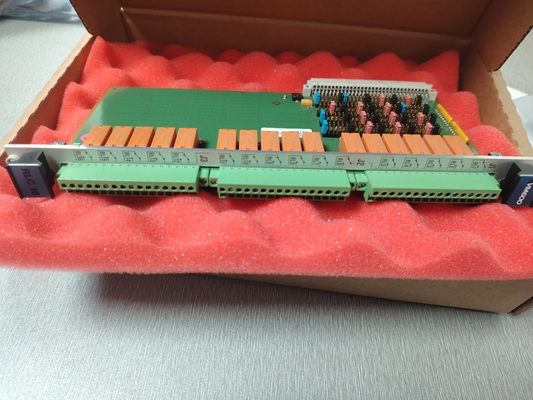

Le panneau RLC16 (à l'arrière du support) contient trois bandes terminales, identifiées comme J1, J2 et J3. Chaque bande est composée d'une prise et d'un connecteur d'accouplement, qui contient 16 terminaux de vis.Les bornes de vis peuvent accepter des fils dont la section transversale est ≤ 1.5 mm2.

Chaque prise et chaque connecteur d'accouplement peuvent être équipés d'un système de clé mécanique pour éviter une connexion incorrecte.

Le RLC16 est utilisé pour compléter les relais embarqués (locaux) sur les cartes IOC4T et IOC8T. Les jumpers du RLC16 doivent être installés en même temps que ces cartes sont configurées.

La carte RLC16 ne contient aucun mécanisme de verrouillage électronique pour empêcher son installation dans le mauvais emplacement d'un rack de systèmes VM.C'est parce que le RLC16 ne contient aucune intelligence (c'est à dire, il n'est pas programmé avec une configuration) et ne fonctionne pas comme une paire de cartes (comme le MPC4 / IOC4T ou AMC8 / IOC8T).

Bien que les cartes RLC16 puissent être installées dans presque toutes les fentes d'un rack,l'emplacement réel de la fente d'une carte RLC16 dans un système configuré est dicté par le bus du collecteur ouvert (OC) et d'autres détails de la configuration du système VM MPS.
