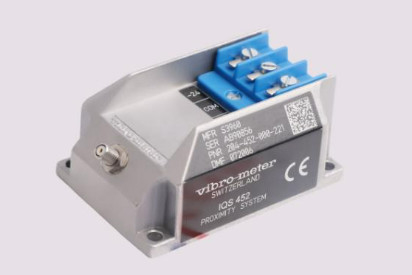

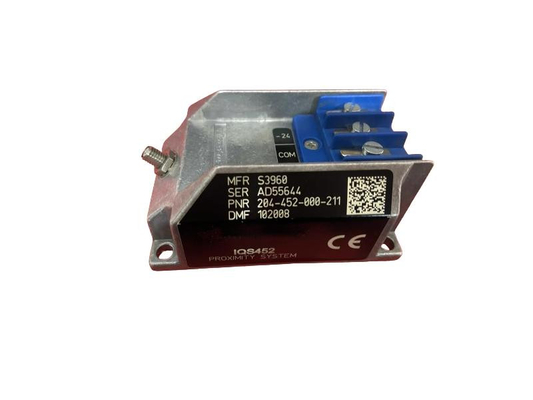

IQS452 204-452-000-211 Conditionnateur de signal du système de proximité en stock

Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2.Système de proximitéConditionnateur de signal en stock

Détails du produit:

Définition:

Ce système de proximité permet de mesurer sans contact le déplacement relatif des éléments mobiles de la machine.Le système est basé sur un transducteur sans contact TQ 422 ou TQ 432 et son conditionneur de signal IQS 452 correspondantEnsemble, ils forment un système de proximité calibré dans lequel chaque composant est interchangeable.Le système produit une tension ou un courant proportionnel à la distance entre la pointe du transducteur et la cible (e).g. arbre de la machine).

Le TQ 422 et le TQ 432 sont spécialement conçus pour les applications à haute pression, avec la pointe du transducteur résistant à des pressions allant jusqu'à 100 bar.Ils sont donc particulièrement adaptés pour mesurer le déplacement relatif ou les vibrations sur les pompes submergées et les différents types d'éoliennes hydrauliques (e.g.Par exemple Kaplan et Francis).

La partie active du transducteur est une bobine de fil qui est moulée à l'intérieur de la pointe du dispositif, qui est en PEEK (polyétheréthercétone).Le matériau cible doit, dans tous les cas, être métallique.

Le conditionneur de signal IQS 452 contient un modulateur/démodulateur HF qui fournit un signal de conduite au transducteur, ce qui génère le champ électromagnétique nécessaire pour mesurer l'écart.Les circuits du climatiseur sont constitués de composants de haute qualité et sont montés dans une extrusion en aluminium.

Le transducteur TQ 422/432 peut être associé à un seul câble d'extension EA 402.

Le système de proximité est alimenté par des modules de processeur associés ou par une alimentation en rack.

Informations relatives à la commande
