CMC16 200-530-025-014 Carte de surveillance de l'état en stock

CMC16 200 à 530025-014 Carte de surveillance de l' état en stock

Détails du produit:

Définition:

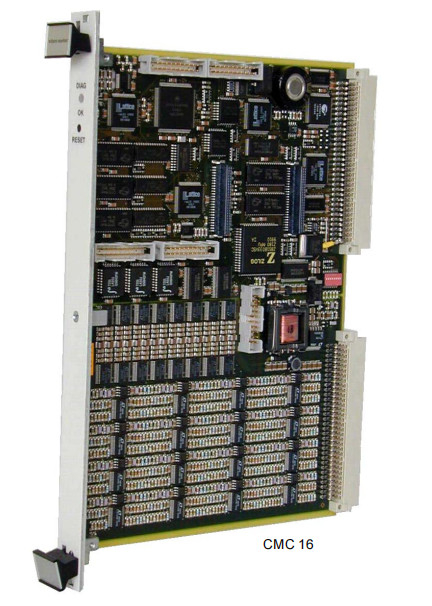

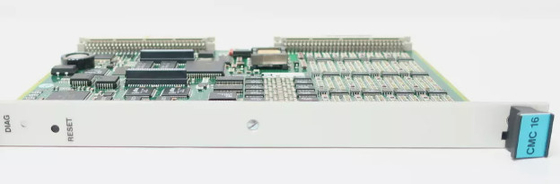

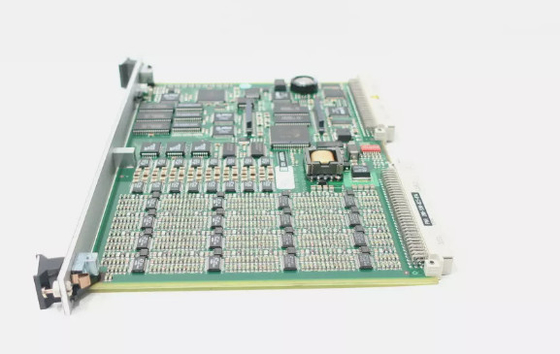

La carte de surveillance des conditions CMC 16 est l'élément central du système de surveillance des conditions (CMS) de la série VM.

Cette unité intelligente d'acquisition de données (DAU) est utilisée conjointement avec le logiciel VM CMS pour acquérir,analyser et transmettre les résultats à un ordinateur hôte via le module CPU M de la série VM600 avec contrôleur Ethernet ou directement via des liaisons série.

Les entrées sont entièrement programmables et peuvent accepter des signaux représentant la vitesse, la référence de phase, les vibrations (accélération, vitesse ou déplacement), la pression dynamique, le rotor airgap et le profil du pôle,tout signal dynamique ou quasi-statiqueLes signaux peuvent être entrés à partir des cartes de protection de la machine adjacentes (MPC 4) via le bus VM600 et le bus tacho ou à l'extérieur via les connecteurs de terminaux à vis du IOC 16T.Les modules IOC 16T permettent également le conditionnement du signal et la protection EMC et permettent d'acheminer les entrées vers le CMC 16, qui comprend 16 filtres anti-aliasing traçables programmables et convertisseurs analogiques en numériques (ADC).conversion du domaine du temps au domaine de la fréquence (transformation de Fourier rapide), l'extraction de bande, la conversion d'unité, la vérification des limites et la communication avec le système hôte.

Les 10 sorties disponibles par canal peuvent inclure RMS, pic, pic-pic, vrai pic, vrai pic-pic, Gap, Smax ou toute bande configurable basée sur des spectres synchrones ou asynchrones.Accélération (g), la vitesse (en/sec, mm/sec) et le déplacement (mil, micron) des signaux sont pris en charge et peuvent être convertis pour affichage à n'importe quelle norme.,Par exemple, seulement si la variation de valeur dépasse un seuil prédéfini.

Le CMC 16 acquiert et traite des données haute résolution capturées à intervalles programmés ou sur détection d'alarme (formes d'onde, spectres et orbites).type de fenêtre, le mode de moyenne et le nombre de moyennes sont entièrement configurables.Il existe également la capacité de déclencher une capture prolongée de données basées sur le temps sur plusieurs minutes à l'aide d'un mode oscilloscope, car cela peut fournir des données précieuses., en particulier lors du démarrage de la machine.

Caractéristiques

• 16 canaux dynamiques configurables individuellement
• 16 filtres anti-aliasing et ADC programmables parallèles
• Les 4 premiers canaux peuvent également être configurés comme entrées tacho
• Les 12 derniers canaux peuvent également être configurés comme valeurs de processus
• L'architecture mécanique
• Échantillonnage synchrone et asynchrone configurable
• FFT à haute résolution 3200 lignes
• 10 sorties traitées entièrement configurables par canal, qui peuvent être des bandes de fréquences ou des sorties basées sur le domaine temporel.
• 6 alarmes configurables par sortie traitée avec bandes mortes d'hystérésis
• Élevage basé sur l'ordre du jour, sur l'alarme et sur l'exception
• Stockage de la réserve de stockage à bord
• Indication de l'état par LED à trois couleurs sur le panneau avant
• Introduction / retrait en direct des cartes avec configuration automatique
• Options de communication Ethernet et série RS-4851
