Détails du produit:

Définition:

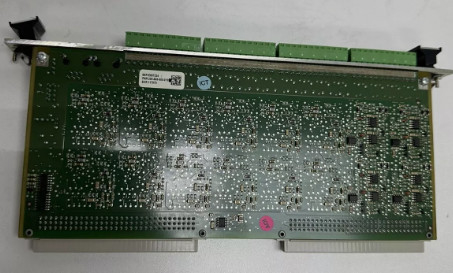

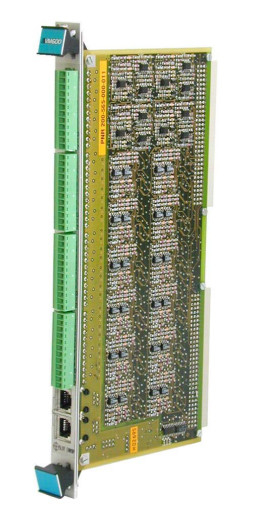

La carte d'entrée/sortie IOC 16T sert d'interface de signal pour la série VM 600 CMC 16 (carte de surveillance des conditions).Il est installé à l'arrière du rack ABE 04X et se connecte directement à l'arrière du rack via deux connecteurs.

Chaque IOC 16T est associé à un CMC 16 spécifique et est monté directement derrière lui dans le support.Le IOC 16T contient une bande de terminaison pour connecter les câbles de transmission provenant des transducteurs et des climatiseursCependant, si ces signaux sont déjà disponibles via les lignes VM 600 backplane Raw Bus et Tacho Bus, alors ceux-ci peuvent être sélectionnés directement sans aucun besoin de câblage supplémentaire.

La carte protège toutes les entrées et sorties contre les interférences électromagnétiques (EMI) et les surtensions de signal et répond également aux normes EMC (compatibilité électromagnétique).

Les entrées de tachyon, les signaux des accéléromètres, des velocimètres et des sondes de proximité, ou tout signal dynamique ou quasi-statique sont conditionnés par des circuits dédiés qui effectuent des tâches telles que la modélisation des impulsions,ajustement de niveau, sélection AC/DC et compensation de jonction à froid. Des micro-interrupteurs sont fournis pour faciliter le choix du climatiseur et de la méthode d'accès (c'est-à-dire les bornes de vis ou le fond).Le IOC 16T assure également l'isolement de l'usine et assure la transmission des intrants au CMC 16.

Deux méthodes de communication sont prises en charge: la connexion VMEbus à un module CPU M dans la fente 0 du rack VM 600 et la liaison Ethernet ultérieure,ou une connexion série RS-485 à plusieurs gouttes isolée directe via les connecteurs RJ fournis sur le IOC 16T.

Caractéristiques

• Carte d'interface à 16 canaux pour CMC 16 (carte de surveillance de l'état)
• Bandes à vis (48 bornes)
• Assure la protection contre les IEM pour toutes les entrées et sorties
• Fournit le conditionnement du signal pour toutes les entrées
• Les 4 premiers canaux peuvent être sélectionnés en tant qu'entrées tacho ou dynamiques (c'est-à-dire vibration)
• Les 12 derniers canaux peuvent être sélectionnés comme entrées dynamiques ou de processus
• Le canal 16 peut être sélectionné comme entrée de compensation dynamique, de processus ou de jonction à froid pour les thermocouples
• Les entrées peuvent être acheminées via VM 600 Raw Bus et Tacho Bus
• Option de communication en série RS-485 isolée à bord
• Insérer / retirer les cartes en directInformation de commande
