IOC4T 200-560-000-019 La carte d'entrée/sortie agit comme interface de signal pour la protection des machines et la surveillance de l'état de base

Le produit doit être présenté sous forme d'une couche d'huile.Carte d'entrée/sortie UnectsUnesUne SéclaboussureJe suis...l'interfaceProtection des machines et/ou surveillance de l'état de base

Détails du produit:

Informations complémentaires:

Définition:

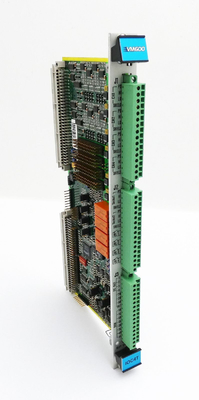

La carte d'entrée/sortie IOC4T sert d'interface de signal pour la carte de protection des machines de la série MPC4 de la gamme de produits.Il est installé à l'arrière d'un rack et se connecte directement au plan arrière du rack via deux connecteurs.

Le panneau avant de l'IOC4T contient des connecteurs à bande pour le câblage des câbles de transmission provenant des chaînes de mesure (capteurs et/ou conditionneurs de signal).Les connecteurs à vis sont également utilisés pour l'entrée de tous les signaux et la sortie de tous les signaux à tout système de commande externe.

La carte IOC4T protège toutes les entrées et sorties contre les interférences électromagnétiques (EMI) et les surtensions de signal et répond également aux normes de compatibilité électromagnétique (CEM).

Le IOC4T contient quatre relais locaux qui peuvent être attribués à des signaux d'alarme spécifiques sous contrôle logiciel.Ils peuvent être utilisés pour signaler un défaut MPC4 ou un problème détecté par une alarme commune (Sensor OK), Alarme et danger) dans une application typique.

Pour plus d'informations sur l'utilisation des paires de cartes MPC4/IOC4T en général, voir le manuel du matériel du système de protection des machines (MPS) et les manuels du logiciel.Pour obtenir des informations sur l'utilisation des paires de cartes MPC4/IOC4T dans le contexte de la sécurité fonctionnelle, voir le manuel de sécurité fonctionnelle.

Informations relatives à la commande

Des versions de la carte IOC4T sont disponibles avec un revêtement conforme (laque) appliqué sur les circuits de la carte pour une protection supplémentaire de l'environnement contre les produits chimiques, la poussière,humidité et température extrêmes.

En 2017, les paires de cartes de protection des machines MPC4 / IOC4T ont été améliorées pour être conformes à la norme RoHS et offrent une impédance de sortie dynamique tamponnée réduite.qui a nécessité une refonte du circuit de sortie de signal dynamique “raw” tamponné sous-jacentEn conséquence, les différentes versions des paires de cartes de protection des machines MPC4/IOC4T utilisées sont les suivantes:

• Les versions ultérieures du MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 et 200-510-SSS-313 ou ultérieures) et du IOC4T (PNR 200-560-000-114 et 200-560-000-212 ou ultérieures),qui sont conformes à la norme RoHS et ont une impédance de sortie de 50 Ω.

• les versions antérieures du CIOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 et 200-510-SSS-312 ou antérieures) et du CIOC4T (PNR 200-560-000-113 et 200-560-000-211 ou antérieures),qui ne sont pas conformes à la RoHS et ont une impédance de sortie de 2000 Ω.

Les incréments H sont pour les modifications majeures qui peuvent affecter l'interchangeabilité du produit.Les incréments h sont pour les modifications mineures qui n'ont aucun effet sur l'interchangeabilité.
