Détails du produit:

Définition:

Paire de cartes CPUM/IOCN et racks La paire de cartes CPUM/IOCN est utilisée avec un rack système ABE04x et une carte CPUM peut être utilisée seule ou avec une carte IOCN associée comme paire de cartes,en fonction des exigences de l'application ou du système.

Le CPUM est une carte à double largeur qui occupe deux emplacements de rack (positions de carte) et le CIOC est une carte à largeur unique qui occupe un seul emplacement.Le CPUM est installé à l'avant du rack (slots 0 et 1) et un NIOC associé est installé à l'arrière du rack dans l'emplacement situé directement derrière le CPUM (emplacement 0).Chaque carte se connecte directement à l'arrière du rack à l'aide de deux connecteurs.

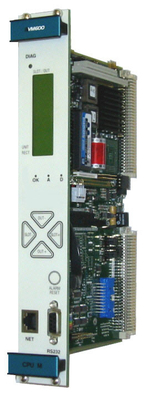

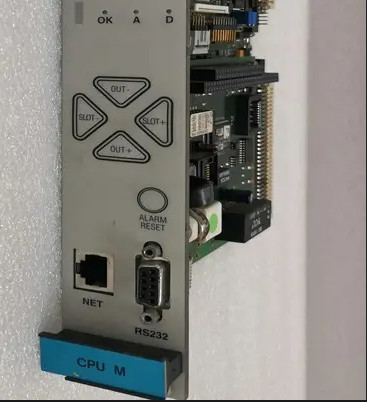

Le panneau avant du CPUM est équipé d'un écran LCD qui affiche des informations pour le CPUM lui-même et pour les cartes de protection dans un rack système.Les touches SLOT et OUT (sortie) sur le panneau avant du CPUM sont utilisées pour sélectionner le signal à afficher.

En tant qu'interface de communication de bus de terrain pour un système de surveillance, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pair. L'activation de la sécurité du rack VM600 MPS (CPUM) permet de réduire la possibilité d'interférences dans la fonction de protection de la machine du rack lui-même et dans la machine sous surveillance.La sécurité des racks CPUM facilite le respect par les exploitants des réglementations internationales en matière de sécurité et d'infrastructure critique.

La conception modulaire et hautement polyvalente du CPUM signifie que toute la configuration des racks, l'affichage et l'interface de communication du système VM peuvent être effectués à partir d'une seule carte dans un rack "en réseau".La carte CPUM agit comme un contrôleur de rack et permet d'établir une liaison Ethernet entre le rack et un ordinateur exécutant l'un des packages logiciels VM600 MPSx (MPS1 ou MPS2).
