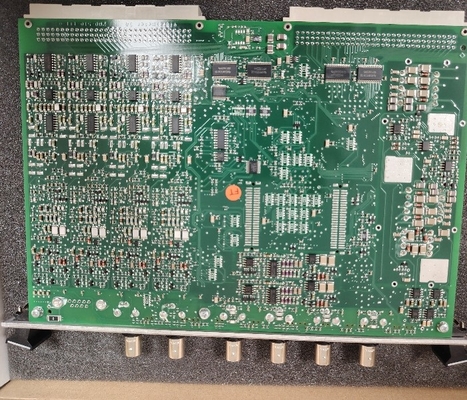

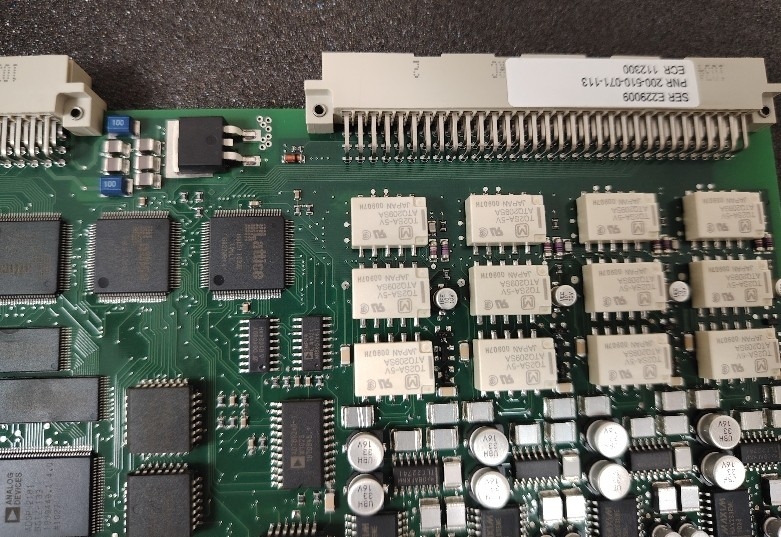

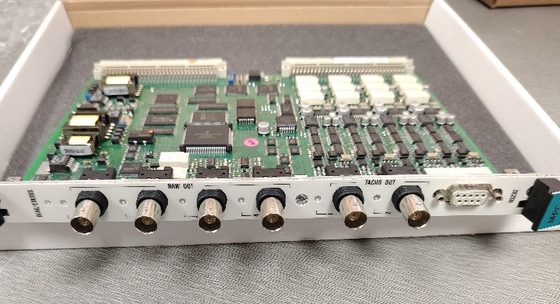

MPC4 200-510-041-022 Carte de protection de la machine jusqu'à deux entrées de vitesse simultanément

MPC4 200-510-041-022 Les résultats de l'analyse ont été publiés dans le Bulletin de l'OMS. Carte de protection de la machine jusqu'à deux entrées de vitesse simultanément

Détails du produit:

Informations complémentaires:

Définition:

La carte de protection des machines MPC4 est l'élément central du système de protection des machines (MPS) de la série VM, de la gamme de produits VM.Cette carte très polyvalente est capable de mesurer et de surveiller jusqu'à quatre entrées de signal dynamique et jusqu'à deux entrées de vitesse simultanément

Le MPC4 effectue un auto-test et une routine de diagnostic au moment de la mise sous tension. the card’s built-in “OK system” continuously monitors the level of signals provided by a measurement chain (sensor and/or signal conditioner) and indicates any problem due to a broken transmission line, un capteur ou un conditionneur de signal défectueux.

La carte MPC4 est disponible en trois versions: une version "standard", une version "circuits séparés" et une version "safety" (SIL).qui fonctionnent tous comme une paire de cartes utilisant une carte d'entrée/sortie correspondante IOC4T.

La carte MPC4 est disponible en différentes versions, dont les versions “standard”, “circuits séparés” et “safety” (SIL).certaines versions sont disponibles avec un revêtement conforme appliqué sur les circuits de la carte pour une protection supplémentaire de l'environnement contre les produits chimiques, poussière, humidité et température extrêmes.

Les canaux de référence de vitesse/phase (tachomètres) de la carte MPC4 et tout traitement associé, ainsi que le traitement à bande étroite (tracking) ne sont pas valables pour une utilisation dans des applications de système liées à la sécurité.ces modes de traitement des cartes MPC4 (fonctions de traitement des signaux) ne sont pas inclus dans la certification SIL 1 pour la carte et ne doivent pas être configurés et utilisés dans des contextes de sécurité fonctionnelle..

Informations relatives à la commande

Des versions de la carte MPC4 sont disponibles avec un revêtement conforme (laque) appliqué sur les circuits de la carte pour une protection supplémentaire de l'environnement contre les produits chimiques, la poussière,humidité et température extrêmes.

En 2017, les paires de cartes de protection des machines MPC4 / IOC4T ont été améliorées pour (1) être conformes à la norme RoHS et fournir une impédance de sortie dynamique tamponnée réduite,qui a nécessité une refonte du circuit de sortie de signal dynamique “raw” tamponné sous-jacentEn conséquence, les différentes versions des paires de cartes de protection des machines MPC4/IOC4T utilisées sont les suivantes:

• Les versions ultérieures du MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 et 200-510-SSS-313 ou ultérieures) et du IOC4T (PNR 200-560-000-114 et 200-560-000-212 ou ultérieures),qui sont conformes à la norme RoHS et ont une impédance de sortie de 50 Ω.

• les versions antérieures du CIOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 et 200-510-SSS-312 ou antérieures) et du CIOC4T (PNR 200-560-000-113 et 200-560-000-211 ou antérieures),qui ne sont pas conformes à la RoHS et ont une impédance de sortie de 2000 Ω.

Les incréments H sont pour les modifications majeures qui peuvent affecter l'interchangeabilité du produit.Les incréments h sont pour les modifications mineures qui n'ont aucun effet sur l'interchangeabilité.
