Système de mesure de proximité

Les produits de base doivent être présentés dans un emballage de qualité supérieure.Système de mesure de proximité

Détails du produit:

Informations complémentaires:

Définition:

Le système est basé sur un capteur sans contact TQ401 et un conditionneur de signal IQS450.Le système produit une tension ou un courant proportionnel à la distance entre la pointe du transducteur et la cible, comme un arbre de machine.

Le conditionneur de signal IQS450 contient un modulateur/démodulateur haute fréquence qui fournit un signal de conduite au transducteur.Cela génère le champ électromagnétique nécessaire utilisé pour mesurer l'écartLe circuit du conditionneur est constitué de composants de haute qualité et est monté dans une extrusion en aluminium.

Exigences générales en matière d'entrée de transducteur: source d'alimentation haute fréquence d'un conditionneur de signal IQS450

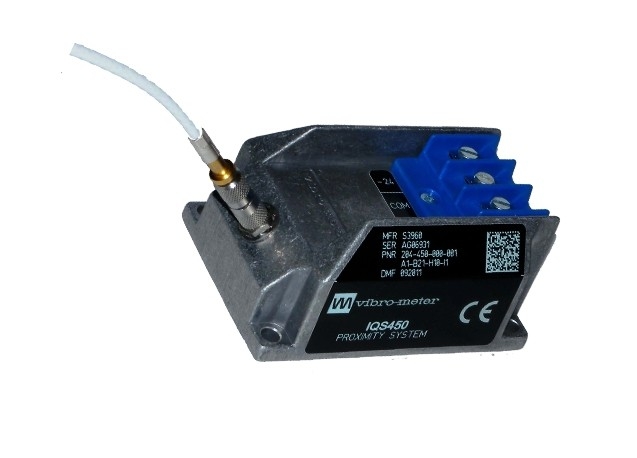

Conditionnateur de signal IQS450:

Voltage de sortie, configuration à trois fils:

• Voltage à min. GAP: -1,6 V

• Voltage max. GAP: -17,6 V

• Portée dynamique: 16 V

• Impédance de sortie: 500 Ω

• Courant de court-circuit: 45 mA

Sortie de courant, configuration à deux fils:

• Courant à min. GAP: -15,5 mA

• Courant à max. GAP: -20,5 mA

• Portée dynamique: 5 mA

Capacité de sortie: 1 nF

Inductivité de sortie: 100 μH
