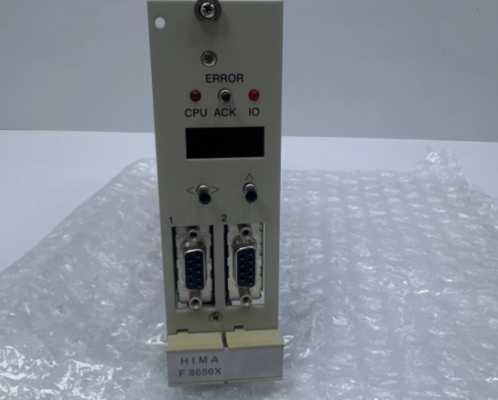

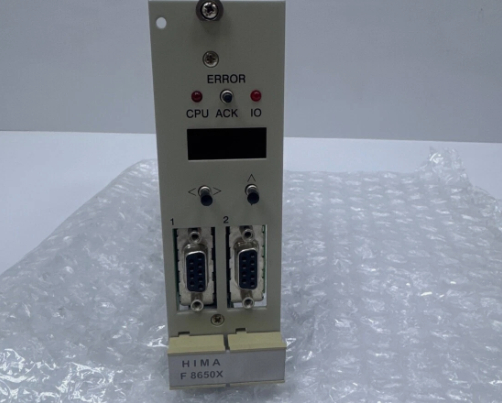

MODULE CENTRAL F8650X HIMA

MODULE CENTRAL HIMA F8650X

Détails du produit :

Informations complémentaires :

Description :

Applications avec le module de communication F 8627X :
– connexion du module central à un PADT (ELOP II TCP)
– connexion à d'autres partenaires de communication au sein d'un réseau Ethernet (safeethernet,
Modbus TCP)
La communication s'effectue depuis le module central via le bus fond de panier vers le module de communication
F 8627X et depuis les ports Ethernet du F 8627X dans le réseau Ethernet et vice
versa.
Caractéristiques spéciales du module central :
– Auto-apprentissage : à partir du système d'exploitation BS41q/51q V7.0-8 (05.31)
– ELOP II TCP : à partir du système d'exploitation BS41q/51q V7.0-8 (05.31)
De plus amples informations sur le numéro de la station de bus, ELOP II TCP, le chargement des systèmes d'exploitation et
les programmes d'application (auto-apprentissage) et autres, correspondant au module central, vous les trouverez dans
la fiche technique du F8627X ainsi que dans le manuel d'utilisation du système d'exploitation H41q/H51q et le
manuel de sécurité de H41q/H51q.

Affichage de diagnostic du module central
– Affichage alphanumérique à quatre chiffres,
– deux LED pour l'affichage général des erreurs (CPU pour les modules centraux, E/S pour les modules d'entrée/sortie testables),
– deux interrupteurs à bascule pour demander des informations détaillées sur les erreurs,
– le bouton-poussoir ACK réinitialise l'indication d'erreur ;
en cas d'arrêt sur panne, ACK se comporte comme un redémarrage du système.
Pour plus d'informations sur l'affichage de diagnostic et les listes de codes d'erreur, reportez-vous à la documentation "Fonctions du système d'exploitation BS 41q/51q" (également sur le CD ELOP II).
