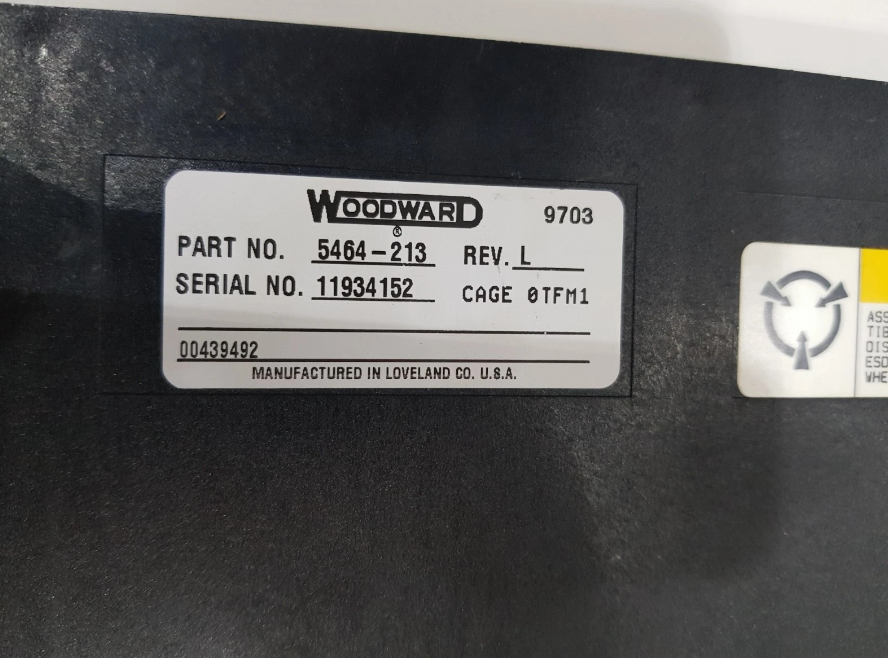

5464-213 Carte d'E / S de série Woodward NetCon

5464-213 Carte d'E/S série Netcon Woodward

Détails du produit :

Informations complémentaires :

Description :

Les modules d'E/S intelligents sont dotés de leurs propres microcontrôleurs embarqués. Tous les modules décrits dans ce chapitre sont des modules d'E/S intelligents. Lors de l'initialisation du module intelligent, le microcontrôleur du module éteint la LED après avoir réussi l'autotest de mise sous tension (POST) et avoir été initialisé par le processeur. Une LED allumée indique un défaut d'E/S.

Le processeur informe également chaque module du groupe de taux dans lequel chaque canal doit fonctionner, ainsi que d'autres informations spécifiques (telles que le type de thermocouple pour les modules de thermocouple). Pendant le fonctionnement, le processeur diffuse périodiquement une « clé » à toutes les cartes d'E/S, indiquant les groupes de taux qui nécessitent actuellement une mise à jour.

Grâce à ce système d'initialisation/diffusion de clés, chaque module d'E/S peut gérer sa propre planification de groupe de taux avec une intervention minimale du processeur. Ces modules d'E/S intelligents sont également dotés de capacités embarquées de détection des défauts en ligne et d'étalonnage/compensation automatiques. Chaque canal d'entrée dispose d'une référence de tension de précision indépendante. Le microcontrôleur embarqué lit cette tension de référence une fois par minute lorsqu'il ne lit pas les entrées. Le microcontrôleur utilise ensuite les données obtenues à partir de la lecture de la référence de tension pour la détection des défauts et la compensation/l'étalonnage automatique de la température.

Le microcontrôleur embarqué dispose de limites prédéfinies pour les lectures attendues lors de la mesure de chaque tension de référence. Si une lecture se situe en dehors de ces limites, le système déterminera que le canal d'entrée, le convertisseur A/N ou la source de tension de référence de précision du canal est défectueux. Lorsque cela se produit, le microcontrôleur signalera le canal comme défectueux. Le processeur exécutera ensuite toutes les actions que l'ingénieur d'application a programmées dans l'application.
