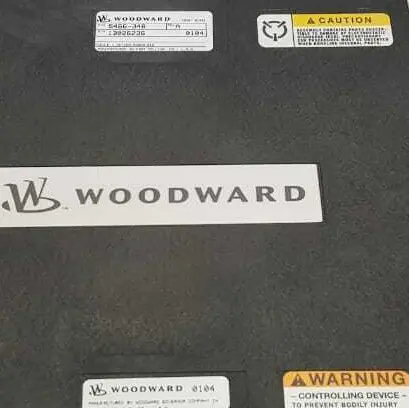

5466-346 Module Woodward NetCon

Module NetCon 5466-346 Woodward

Détails du produit :

Informations complémentaires :

Description :

Le module de commande d'actionneur reçoit des informations numériques du processeur et génère quatre signaux de commande d'actionneur proportionnels. Ces signaux sont proportionnels avec une plage maximale de 0 à 25 mAdc ou de 0 à 200 mAdc. La figure 10-5 montre un schéma fonctionnel du module de commande d'actionneur à quatre canaux. Le système écrit les valeurs de sortie dans la mémoire à double port via l'interface de bus VME.

Le microcontrôleur met à l'échelle les valeurs de sortie à l'aide de constantes d'étalonnage stockées dans l'EEPROM et les programme pour la sortie au moment approprié. Le microcontrôleur surveille la tension et le courant de sortie de chaque canal et alerte le système en cas de défaut de canal ou de charge. Le système peut désactiver individuellement les pilotes de courant. Si le microcontrôleur ou le système détecte un défaut qui empêche le module de fonctionner, la LED de défaut s'allumera.
