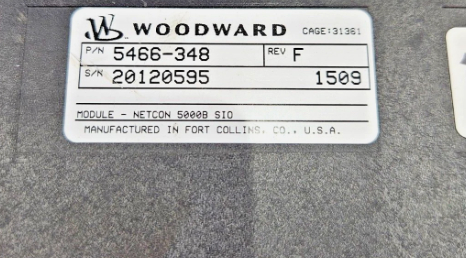

5466-348 Module Woodward NetCon 5000B SIO

Module NetCon 5466-348 Woodward

Détails du produit :

Informations complémentaires :

Description :

Ce module de pilote d'actionneur reçoit des informations numériques du processeur et génère quatre signaux de pilote d'actionneur proportionnels. Ces signaux sont proportionnels et leur plage maximale est de 0 à 25 mAdc ou de 0 à 200 mAdc. La figure 10-5 est un schéma fonctionnel du module de pilote d'actionneur à quatre canaux. Le système écrit les valeurs de sortie dans la mémoire à double port via l'interface du bus VME.

Le microcontrôleur met les valeurs à l'échelle à l'aide de constantes d'étalonnage stockées dans l'EEPROM et programme les sorties pour qu'elles se produisent au moment opportun. Le microcontrôleur surveille la tension et le courant de sortie de chaque canal et alerte le système en cas de défaut de canal et de charge. Le système peut individuellement
désactiver les pilotes de courant. Si un défaut est détecté qui empêche le module de fonctionner, soit par le microcontrôleur, soit par le système, la DEL FAULT s'allumera.

10.3.3 — Installation
Les modules coulissent dans les guides de carte du châssis de la commande et se branchent sur la carte mère. Les modules sont maintenus en place par deux vis, une en haut et une en bas du panneau avant. De plus, en haut et en bas du module se trouvent deux poignées qui, lorsqu'elles sont basculées (poussées vers l'extérieur), déplacent les modules juste assez loin pour que les cartes se désengagent des connecteurs de la carte mère.

10.3.4 — Référence FTM
Voir le chapitre 13 pour des informations complètes sur le câblage sur site du module d'actionneur à quatre canaux FTM. Voir l'annexe A pour la référence croisée des numéros de pièce des modules, des FTM et des câbles.

10.3.5 — Dépannage
Chaque module d'E/S est doté d'une DEL de défaut rouge, qui indique l'état du module. Cette DEL vous aidera à dépanner si le module rencontre un problème. Une DEL rouge fixe indique que le contrôleur d'actionneur ne communique pas avec le module du processeur. Les DEL rouges clignotantes indiquent un problème interne avec le module, et le remplacement du module est recommandé.
