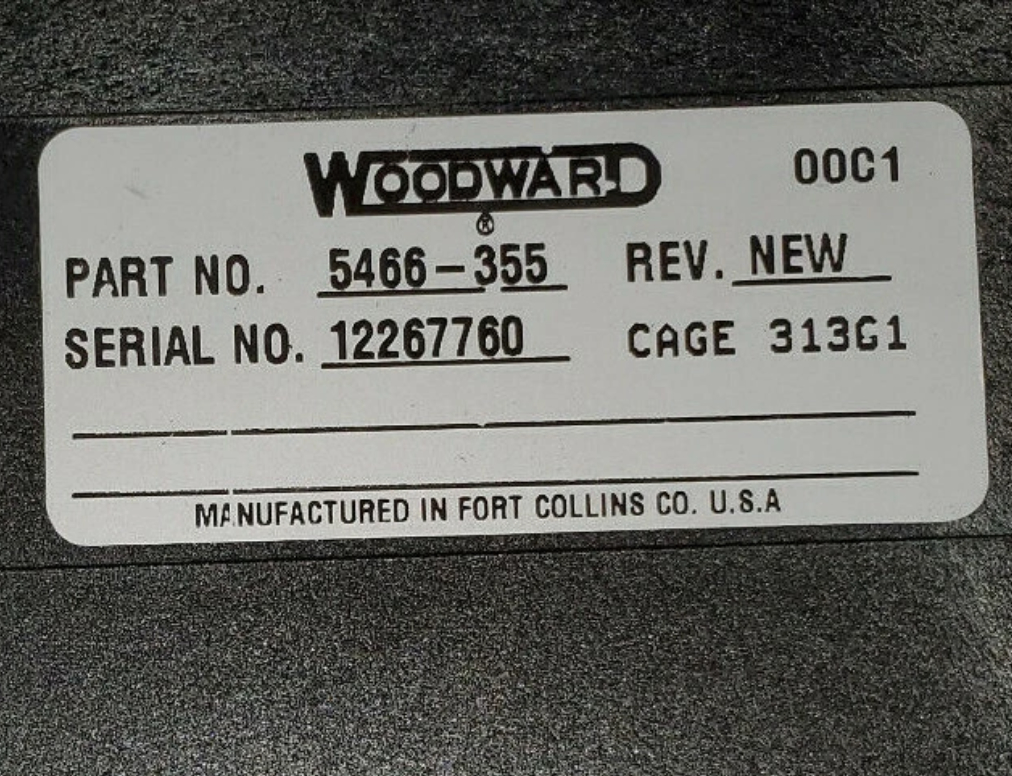

5466-355 Module d'émetteur-récepteur à distance de Woodward NetCon Woodward

Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.

Détails du produit:

Informations complémentaires:

Définition:

Ce module d'actionneur-conducteur reçoit des informations numériques du processeur et génère quatre signaux proportionnels actionneur-conducteur.Ces signaux sont proportionnels et leur gamme maximale est de 0 à 25 mAdc ou de 0 à 200 mAdc.La figure 10-5 est un diagramme de bloc du module actuateur à quatre canaux. Le système écrit des valeurs de sortie dans la mémoire à double port via l'interface VME-bus.

Le microcontrôleur évalue les valeurs à l'aide de constantes d'étalonnage stockées dans EEPROM et planifie les sorties au bon moment.Le microcontrôleur surveille la tension de sortie et le courant de chaque canal et alerte le système de toute erreur de canal et de charge. Le système peut
Si un défaut est détecté, soit par le microcontrôleur, soit par le système, empêchant le module de fonctionner, la LED FAULT s'allume.

10.3.3·Installation
Les modules sont maintenus en place par deux vis, l'une en haut et l'autre en bas du panneau avant.En outre, en haut et en bas du module sont deux poignées qui, lorsqu'il est basculé (poussé vers l'extérieur), déplacez les modules juste assez loin pour que les cartes déconnectent les connecteurs de la carte mère.

10.3.4FTM Référence
Voir le chapitre 13 pour obtenir des informations complètes sur le câblage de champ pour le module d'actionnement à quatre canaux FTM. Voir l'annexe A pour les références croisées de numéros de pièces pour les modules, les FTM et les câbles.

10.3.5 Résolution de problèmes
Chaque module d'E/S a une LED rouge de défaut, qui indique l'état du module. Cette LED aidera au dépannage si le module doit avoir un problème.Une LED rouge massif indique que le contrôleur de l'actionneur ne communique pas avec le module CPULes LED rouges clignotantes indiquent un problème interne avec le module et le remplacement du module est recommandé.
