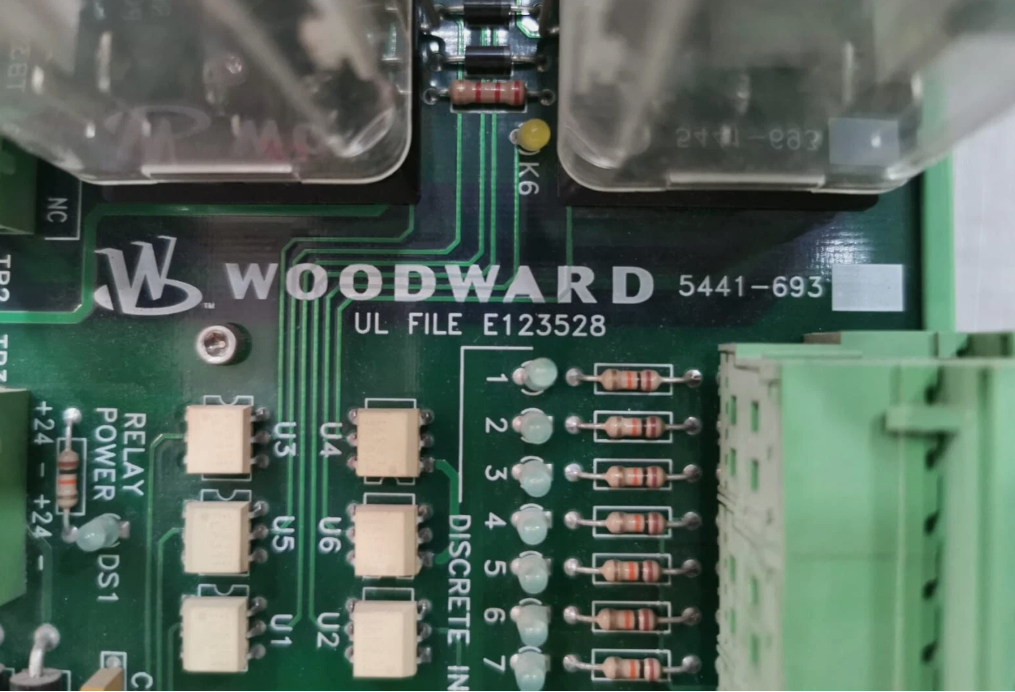

5441-693 Module d'E / S numérique Woodward

Module d'E/S numérique Woodward 5441-693

Détails du produit :

Informations complémentaires :

Description :

Le Vertex-Pro est une commande à base de microprocesseur avec un logiciel d'application intégré conçu pour contrôler un moteur et sa charge de compresseur à une ou deux boucles. Les étages de compresseur à trois et quatre boucles peuvent être une option pour certains systèmes. L'architecture de contrôle du compresseur est calquée sur le contrôle du compresseur 505CC-2.
Le contrôle anti-pompage du compresseur offre à l'utilisateur le choix entre deux algorithmes : l'algorithme anti-pompage standard de Woodward ou une conception de courbe de pompage universelle. L'algorithme standard compense les changements de conditions de gaz/processus, tandis que l'algorithme universel utilise un système de coordonnées invariant qui est immunisé contre de tels changements. Comme le 505CC-2, le Vertex-Pro utilise un logiciel configurable pour une flexibilité maximale sur le terrain.
Le matériel de contrôle utilise le MicroNet™ Plus. Le MicroNet Plus est un contrôleur numérique à base de microprocesseur 32 bits et un contrôleur basé sur VME, un système de contrôle modulaire avec des options de CPU, d'alimentation et de module d'E/S redondantes ou simplex. Les CPU et les modules d'E/S peuvent être simplex ou redondants, selon les exigences du client. Un système simplex peut être mis à niveau vers un système redondant en ajoutant simplement une deuxième CPU et des modules d'E/S et en modifiant une configuration logicielle mineure. Les modules d'E/S permettent un remplacement à chaud sans retirer l'alimentation de contrôle.
Le système d'exploitation MicroNet, associé au programme d'application graphique GAP™ de Woodward, produit un environnement de contrôle puissant. La structure de groupe de taux unique de Woodward garantit que les fonctions de contrôle s'exécuteront de manière déterministe dans les groupes de taux définis par l'ingénieur d'application. Les boucles de contrôle critiques
peuvent être traitées en moins de 5 millisecondes. Le code moins critique est généralement affecté à des groupes de taux plus lents. La structure du groupe de taux empêche la possibilité de modifier la dynamique du système en ajoutant du code supplémentaire. Le contrôle est toujours déterministe et prévisible.
Les communications avec la plateforme MicroNet sont disponibles pour programmer et entretenir le contrôle ainsi que pour l'interface avec d'autres systèmes (DCS d'usine, IHM, etc.). Le code d'application est généré à l'aide du GAP pro de Woodward
